Регулировка и монтаж

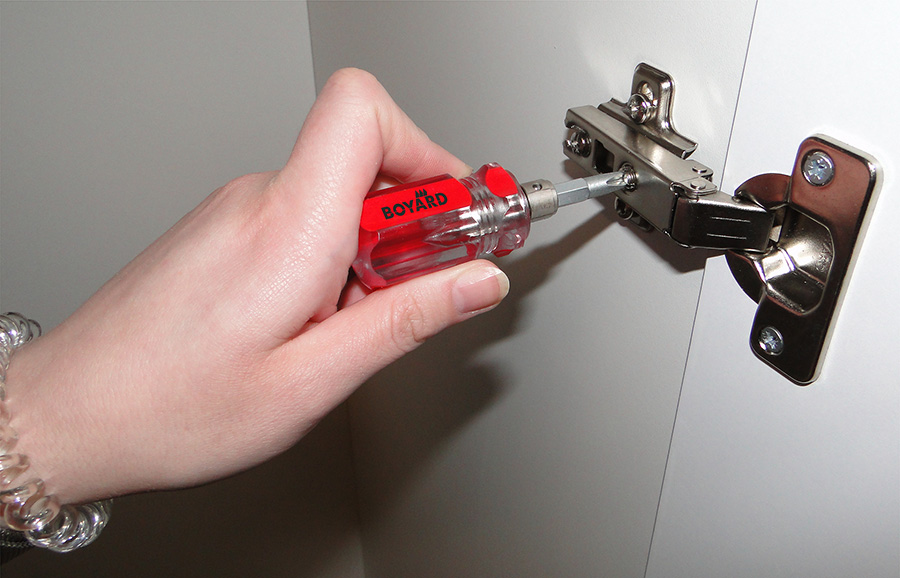

Регулировку положения фасада в горизонтальной плоскости, а также зазоров между фасадами можно произвести с помощью отвертки и регулировочного винта, ввёрнутого в корпус петли. Регулировочный винт имеет проточку в нижней части, которая входит в специальный паз монтажной планки. При этом во время регулировки нужно немного ослабить прижимной винт.
Чтобы отрегулировать мебельный фасад в вертикальной плоскости, нужно ослабить винты крепления монтажной планки и смещением планки вверх или вниз отрегулировать по высоте фасад, после зафиксировать планку, вкрутив винты крепления планки.
В последнее время появились инновационные петли NEO с возможностью 3D-регулировки. Она позволяет отрегулировать положение фасада по вертикали, горизонтали и наложению без ослабления винтов, что значительно упрощает и ускоряет процесс регулировки. Ее могут осуществить даже непрофессионалы в домашних условиях.
Монтаж мебельных петель BOYARD
Долговечность петли во многом зависит от точности исполнения присадочных отверстий. Точное соответствие отверстий может быть достигнуто лишь при условии использования присадочного оборудования.
Использование евровинтов для монтажа петли без предварительно точного высверливания отверстий необходимого диаметра невозможно. Использование шурупов не гарантирует перпендикулярности установки петли относительно дверей, что приведет к возрастанию нагрузок на петли (основные конструктивные элементы) и к их преждевременному износу (провисанию дверей, заеданию при открывании и закрывании, скрипу). С учетом этих специфических особенностей разрабатывался ассортимент петель BOYARD, с возможностью изготовления каждой петли по разным присадочным стандартам для быстрого перехода мебельных фабрик с петель других производителей на петли BOYARD с экономической выгодой без потери функциональности.
Параметры и требования к установке петель BOYARD
Подготовка для монтажа чашки петли

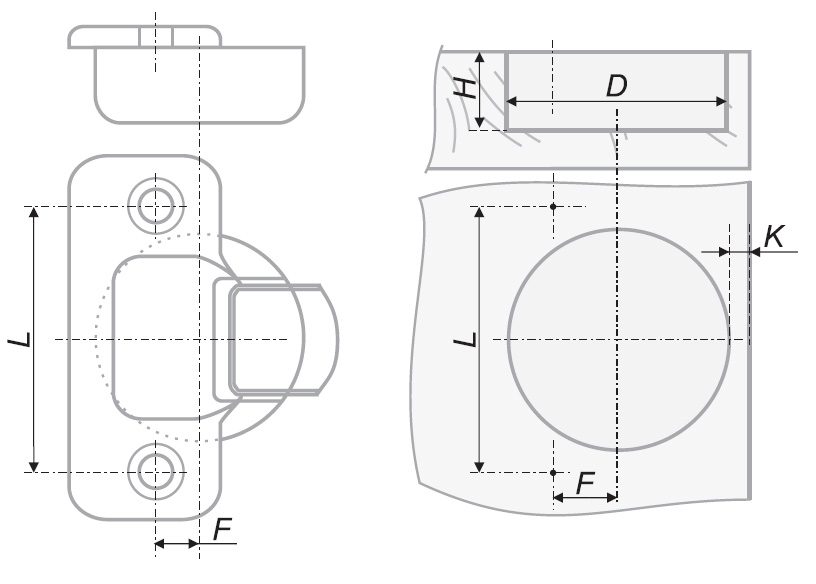

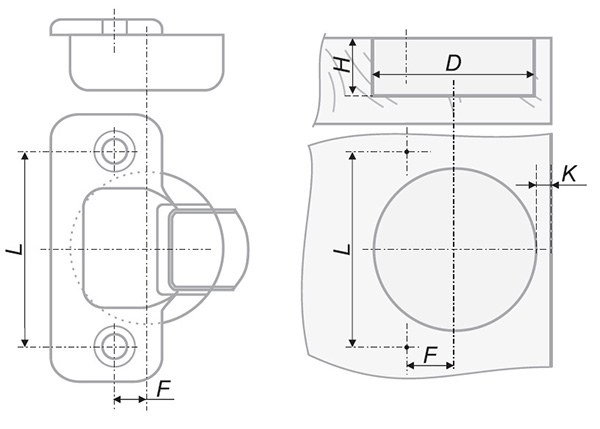

- Н — глубина сверления под чашку
- D — диаметр сверления
- L — межцентровое расстояние (расстояние между центрами отверстий под крепеж)
- F — смещение отверстий под крепеж (относительно центра чашки петли)
- К — расстояние до чашки
Расчет необходимого количества петель для монтажа
Вопрос о количестве петель, необходимом для установки на один фасад, не имеет однозначного ответа. Значение имеют размеры фасада, а также его вес. В особых случаях, как, например, применение стеклянных фасадов, фасадов с алюминиевым профилем или необычно широких фасадов, необходима пробная установка крепежной фурнитуры.
Следует избегать конструкций фасадов, в которых ширина слишком велика по отношению к высоте.

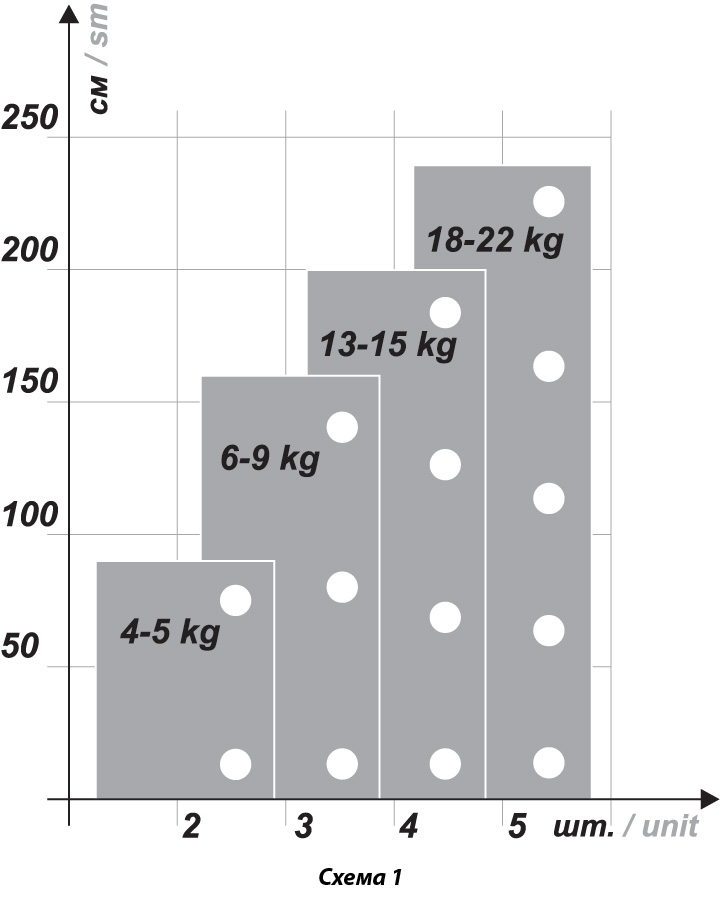

Для стандартных фасадов из обычных материалов в качестве ориентировочных значений могут служить данные, приведенные в схеме 1. Калькулятор количества петель есть также на сайте www.boyard.biz в разделе «Продукция» -> «Мебельные петли».
В пограничных случаях следует запланировать одну дополнительную петлю. Для петель с уменьшенным диаметром чашки можно использовать схему 2, также не забывая про дополнительную петлю при нестандартных размерах и весе фасада.

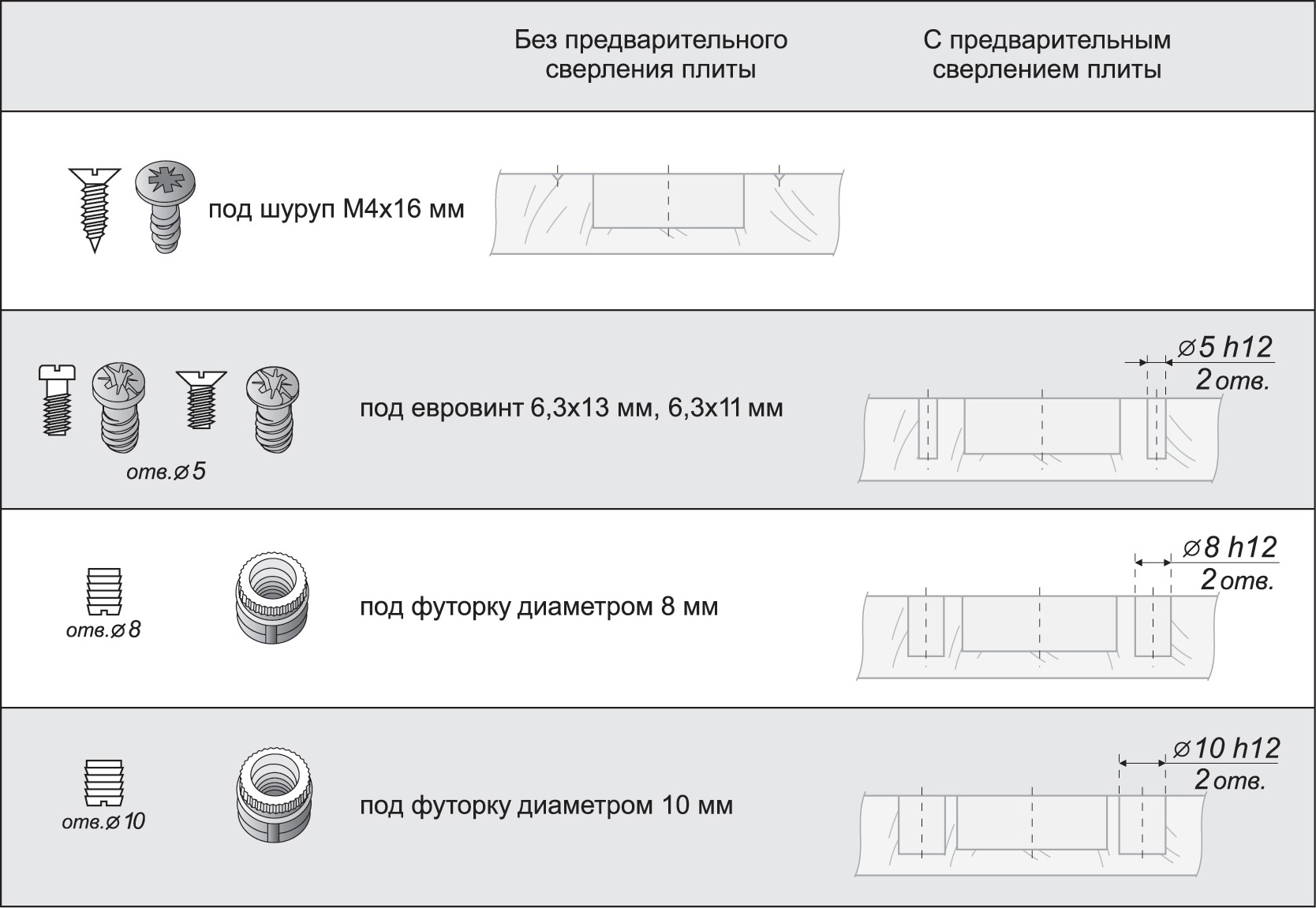

Способы крепления при монтаже и сверление под различные виды крепежа
Крепление чашки
Крепление монтажной планки
Установка петли на корпус
Для петли Slide-on:

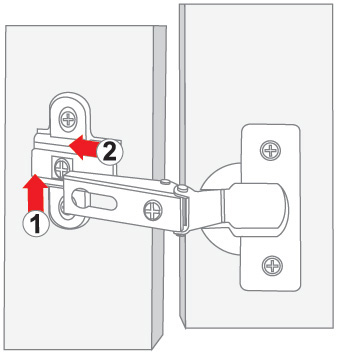

Верхняя часть тела петли шлицем вводится под предварительно смонтированный винт ответной планки (1) и фиксируется в нужном положении.
Для петли Key-hole:

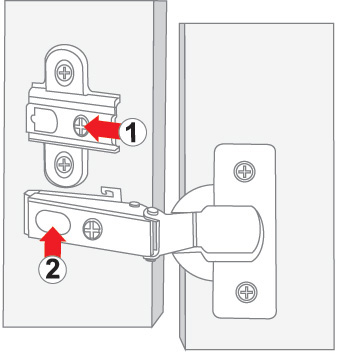

Верхняя часть тела петли с отверстием опускается на предварительно смонтированный винт ответной планки (1), поступательным движением вводится под него (2) и фиксируется в нужном положении.
Для петли Clip-on:

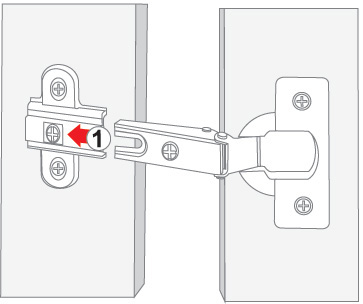

Верхняя часть тела петли с креплением быстрого монтажа вставляется в пазы предварительно установленной ответной планки (1), фиксируется нажатием сверху (2) и регулируется крепежным винтом.
Для более точного и аккуратного монтажа применяются расчеты по формулам установки петель, с учетом их конструктивных особенностей и способа установки.
Рассмотрим принцип использования расчетных формул на примере четырехшарнирной стандартной петли Н301для накладных А, полунакладных В и вкладных С дверей:
Расчетная формула для установки
