Классификация петель

В ассортиментной матрице Компании более 25 моделей петель. Их можно разделить по следующим признакам:

1. По сложности механизма

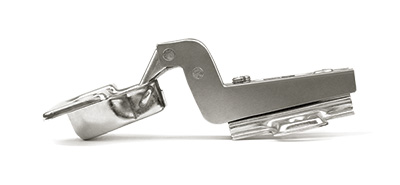

— простая (четырехшарнирная) — имеет небольшое количество шарниров и сборочных элементов;

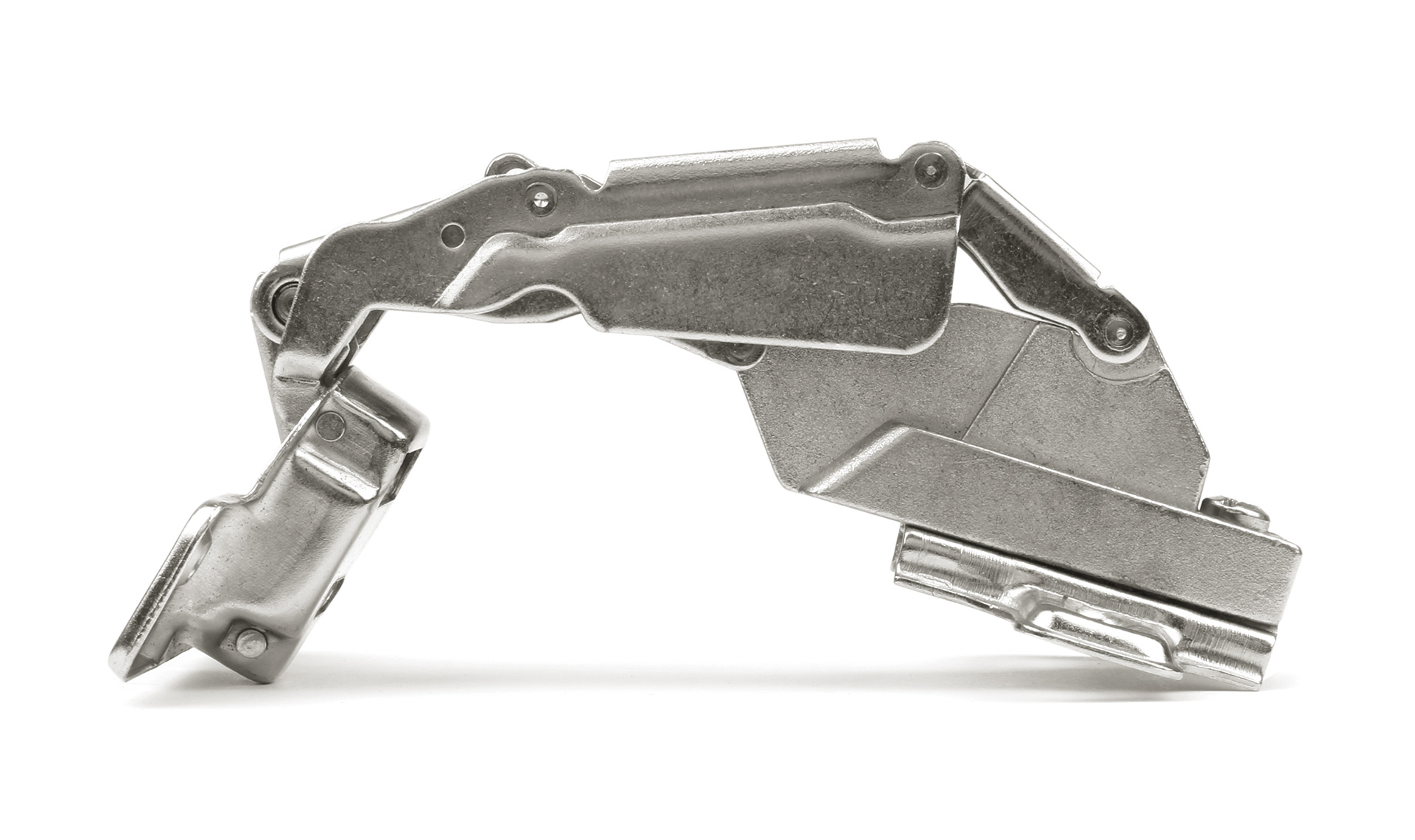

— сложная (восьмишарнирная) — увеличено количество сборочных элементов для обеспечения большего угла открывания.

Один шарнир – это одно подвижное соединение деталей на одной оси.

2. По способу монтажа

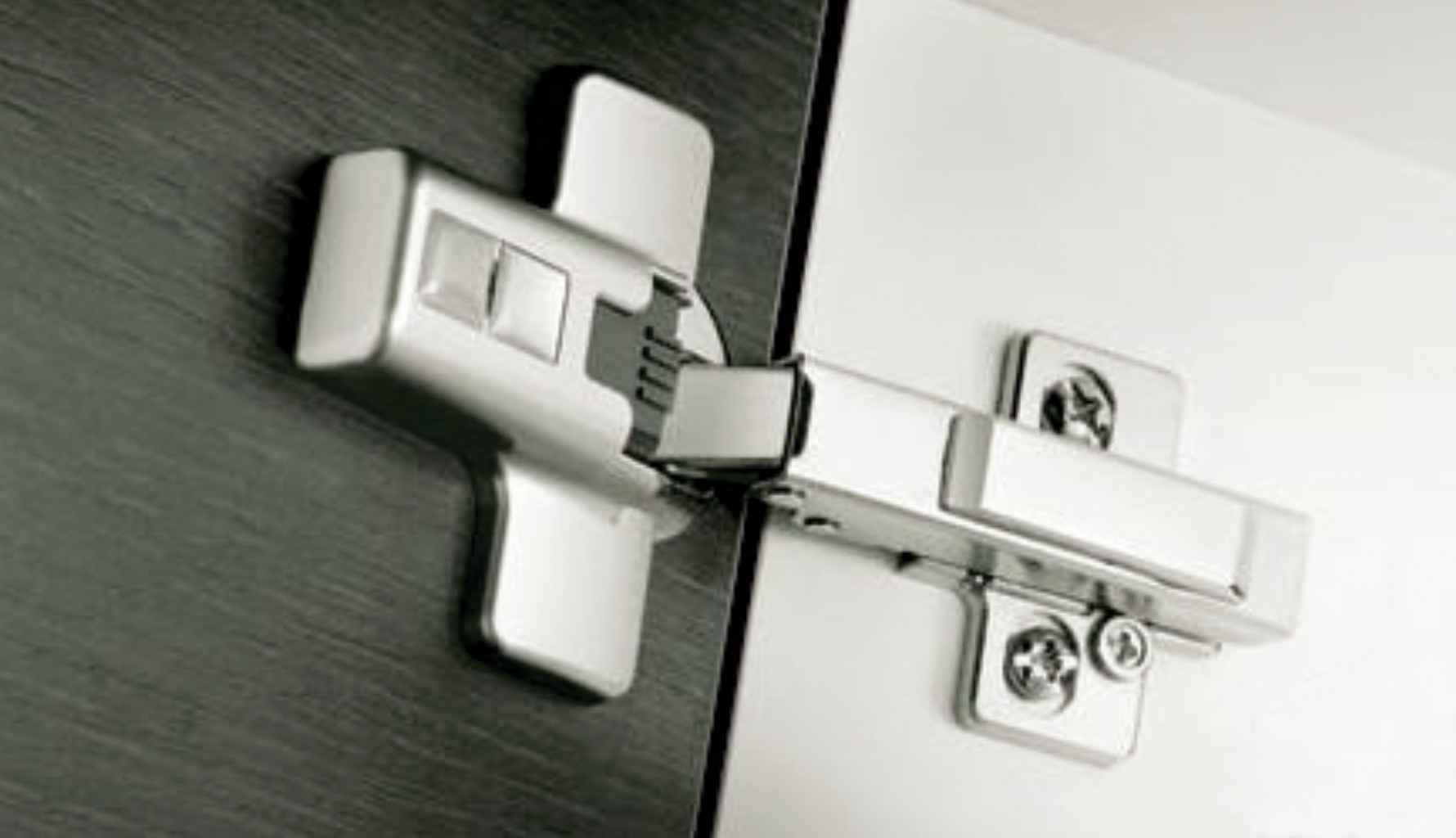

• В петлях Slide-on винты ответной планки легко вдвигаются в пазы корпуса, необходимо лишь одно несложное движение для установки дверки.

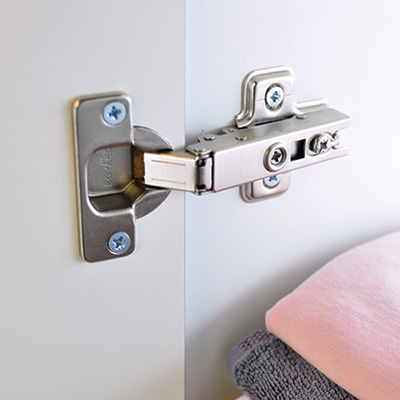

• Петли Clip-on предназначены для быстрого монтажа. Их отличительной особенностью является специфическая система соединения корпуса петли и ответной планки, не требующая какого бы то ни было инструмента: для фиксации достаточно простого нажатия пальцем на корпус петли.
• Петли типа Key-hole имеют отверстие в корпусе петли, напоминающее по форме замочную скважину (что и определило название петли: Key-hole в переводе с английского «замочная скважина»). Через него происходит крепление к монтажной (ответной) планке. Монтаж дверей (особенно тяжелых) с такими петлями требует определенного навыка.

3. По виду фасада, на который производится монтаж петли

Различия петель по применению к материалам, из которых изготавливаются фасады мебели, обеспечиваются:

• различиями в конструкции чашки
• особенностью крепления чашки к двери

Для фасадов из массива дерева и древесностружечной плиты, МДФ

Крепление чашки петли к фасаду, изготовленному из массива дерева, древесно-стружечной плиты или МДФ, производится в заранее профрезерованное отверстие, диаметр которого повторяет диаметр чашки и одинаков у всех производителей, составляет 35 мм или 26 мм — для фасадов меньшего размера и с маленьким весом. Прочность фиксации чашки в этом отверстии достигается за счет ее плотной посадки и крепления шурупами или другими элементами крепежа в отверстия крепления чашки. Бывают также чашки диаметром 40 мм. Установка мебельных петель такого типа подходит для створок, имеющих толщину до 43 мм.

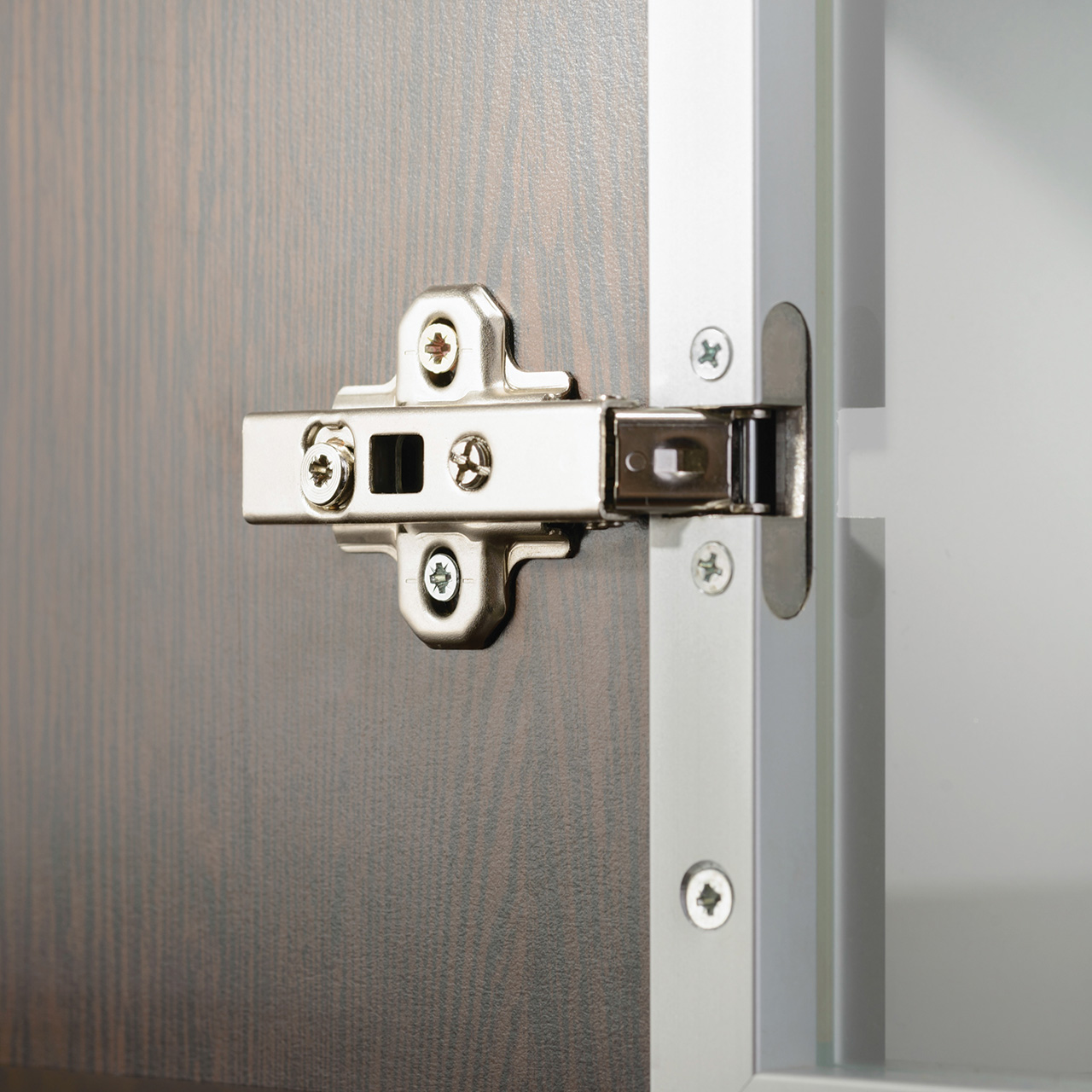

Для фасадов из алюминиевого профиля

Особенность крепления чашки петли к фасаду с алюминиевым профилем обусловлена формой самого алюминиевого профиля, при этом конструкция чашки этой петли такова, что ее нельзя использовать нигде, кроме фасадов с алюминиевым профилем.

У этой петли уменьшены межцентровое расстояние (28 мм) и размер чашки, т.к. материал (металл), в который она устанавливается, обладает значительно большими прочностными свойствами. В отличие от чашек других петель, чашка для алюминиевого профиля отличается тем, что ее крепежные отверстия имеют резьбу.

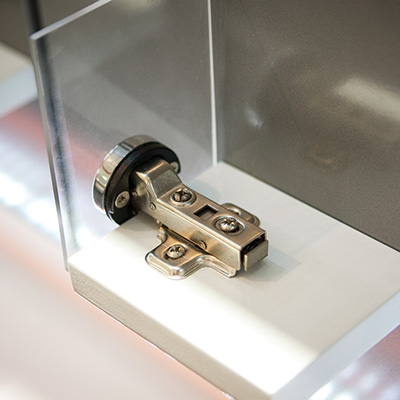

Для фасадов из стекла

Крепление чашки петли к фасаду, изготовленному из стекла, значительно отличается от крепления чашки петли к фасаду из ЛДСП. Максимально допустимая толщина стекла, на которое устанавливается петля, — 7 мм. Стекло — материал хрупкий, поэтому для установки петель на стекло недопустимо использование петель с обычной металлической чашкой.

Для установки обычной металлической чашки необходимо не менее 3-х отверстий — одно непосредственно под чашку и два под крепеж чашки. Нанесение 3-х отверстий на стекло недопустимо, т.к. при сверлении стекла любым способом образуются микротрещины, и при возникновении стандартных для фасадов мебели динамических нагрузок стекло может лопнуть.

Конструкция чашки петли для стеклянных фасадов разработана таким образом, чтобы для ее фиксации было достаточно одного сквозного отверстия. Сама чашка может изготавливаться из пластмассы — материала, обладающего высокими демпфирующими свойствами, а также из металла (Н504). В этом случае петля дополнительно оснащена демпфирующей прокладкой, расположенной между стеклом и металлическими элементами.

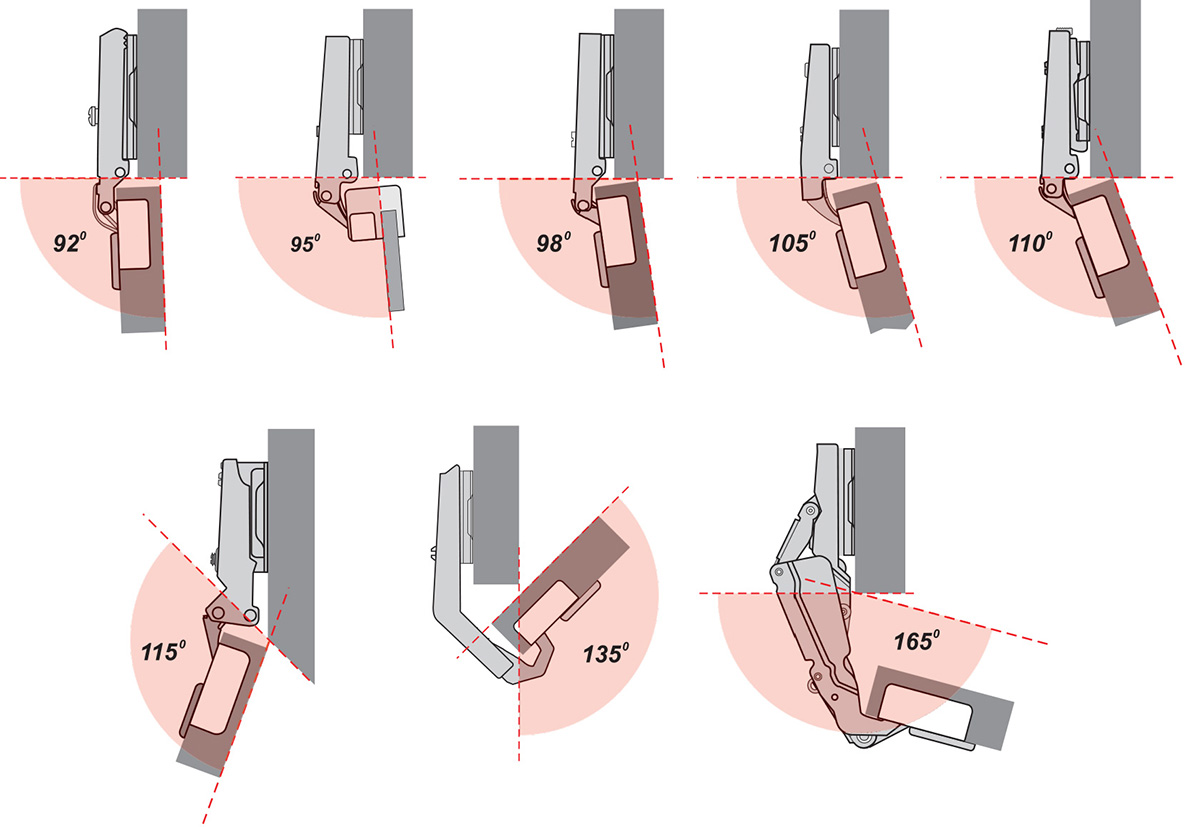

4. По углу установки

5. По углу открывания

6. По способу навешивания фасада относительно боковой стенки корпуса

• А – накладная
• В – полунакладная
• С – вкладная

7. По присадочным размерам чашки петли

Присадочные размеры чашки – это межцентровое расстояние крепежных отверстий чашки петли, смещение этих отверстий относительно центра чашки, а также диаметр чашки петли и глубина чашки.

Присадочные размеры для монтажа петли:

• Н – глубина сверления под чашку
• D – диаметр сверления
• L – межцентровое расстояние (расстояние между центрами отверстий под крепеж)
• F – смещение отверстий под крепеж (относительно центра чашки петли)
• К – расстояние до чашки

Виды присадочных размеров для петель BOYARD:

В большинстве случаев используют петли с диаметром чашки 35 мм и высотой 11,3 мм. Наряду с этим в ассортименте европейских производителей фурнитуры появляются петли с глубиной чашки 10 мм, что позволяет использовать фасады толщиной от 12 мм до 14 мм.

Существует несколько присадочных размеров различных европейских производителей:

• Австрия — межцентровое 45 мм, смещение 9,5 мм
• Италия — межцентровое 48 мм, смещение 6,0 мм
• Германия — межцентровое 52 мм, смещение 5,5 мм

Системы мебельных петель BOYARD могут быть изготовлены с любым из указанных присадочных размеров.

Петли H401, H402, H404 с уменьшенным диаметром чашки 26 мм изготавливаются только одного присадочного размера: межцентровое расстояние — 38 мм со смещением 7,5 мм.

8. По типу пружины

• С «мягким» ходом, свободный ход перед закрытием
• С «жестким» ходом, нет свободного хода. Закрытие за счет пружины происходит сразу с началом движения фасада
• Со свободным ходом – петли без пружинного механизма (для фиксации фасада требуется дополнительная фурнитура: магнитная защелка, пружинная защелка, кронштейн и т.п.)

Отличие хода петель обеспечивается различиями конструкции пружины и серьги. Конструкция пружины, обеспечивающей «мягкий» ход петли, отличается от простой пружины наличием плеча, которое позволяет изменять величину вращающего момента пружины.

Для воздействия на плечо пружины, обеспечивающей «мягкий» ход, в конструкции серьги предусмотрен дополнительный рычаг. Именно конструктивное сочетание плеча пружины и рычага серьги и обеспечивает данной конструкции возможность «мягкого» хода. Изготовление пружины с плечом более затратно из-за ее сложной конструкции, что приводит к удорожанию петли, имеющей «мягкий» ход.

Недостатком «жесткого» хода, помимо низких потребительских свойств (удар при закрытии двери), является то, что каждый раз при открывании и закрывании двери на петлю оказывается дополнительное ударное усилие (за счет большой инерции двери) и, как следствие, возрастает вероятность отрыва петли от монтажной планки. Надежность таких петель ниже. Однако более простая конструкция пружины, серьги и ответной планки снижает стоимость петли, делая ее более доступной для производителей мебели.

Долгое время считалось, что конструкция пружины во многом зависит от типа соединения петли с планкой: в петле с соединением Key-hole в подавляющем большинстве случаев использовалась упрощенная пружина и соответствующая конструкция серьги, которые в комплексе обеспечивают жесткий, без свободного, ход петли. Тогда как в петле с соединением Slide-on традиционно использовалась пружина в сочетании с серьгой, обеспечивающая мягкий, свободный до закрытия ход.

На самом деле «мягкий» и «жесткий» ход петли может быть применим на двух видах конструкции петли — Key-hole и Slide-on.

9. По наличию амортизатора

• С амортизацией
• Без амортизации

Петли с амортизацией обладают дополнительными достоинствами и определяют более высокий уровень быта, способствуют формированию качественно иной атмосферы в доме. Среди ведущих преимуществ петель с амортизаторами – плавность, мягкость и бесшумность закрывания, а также возможность самостоятельного доведения фасада с определенного угла.

Современные системы мебельных петель BOYARD с амортизатором

Петли с амортизатором — самые высокотехнологичные продукты на сегодняшний день в ассортименте мебельных петель BOYARD. Важно, чтобы петли обеспечивали оптимальное усилие при закрывании фасадов. С одной стороны, фасад должен закрываться не слишком резко, чтобы не хлопать и не травмировать руки, с другой стороны — не слишком медленно. Для решения этих требований, предъявляемых конечными потребителями, существуют различные устройства.

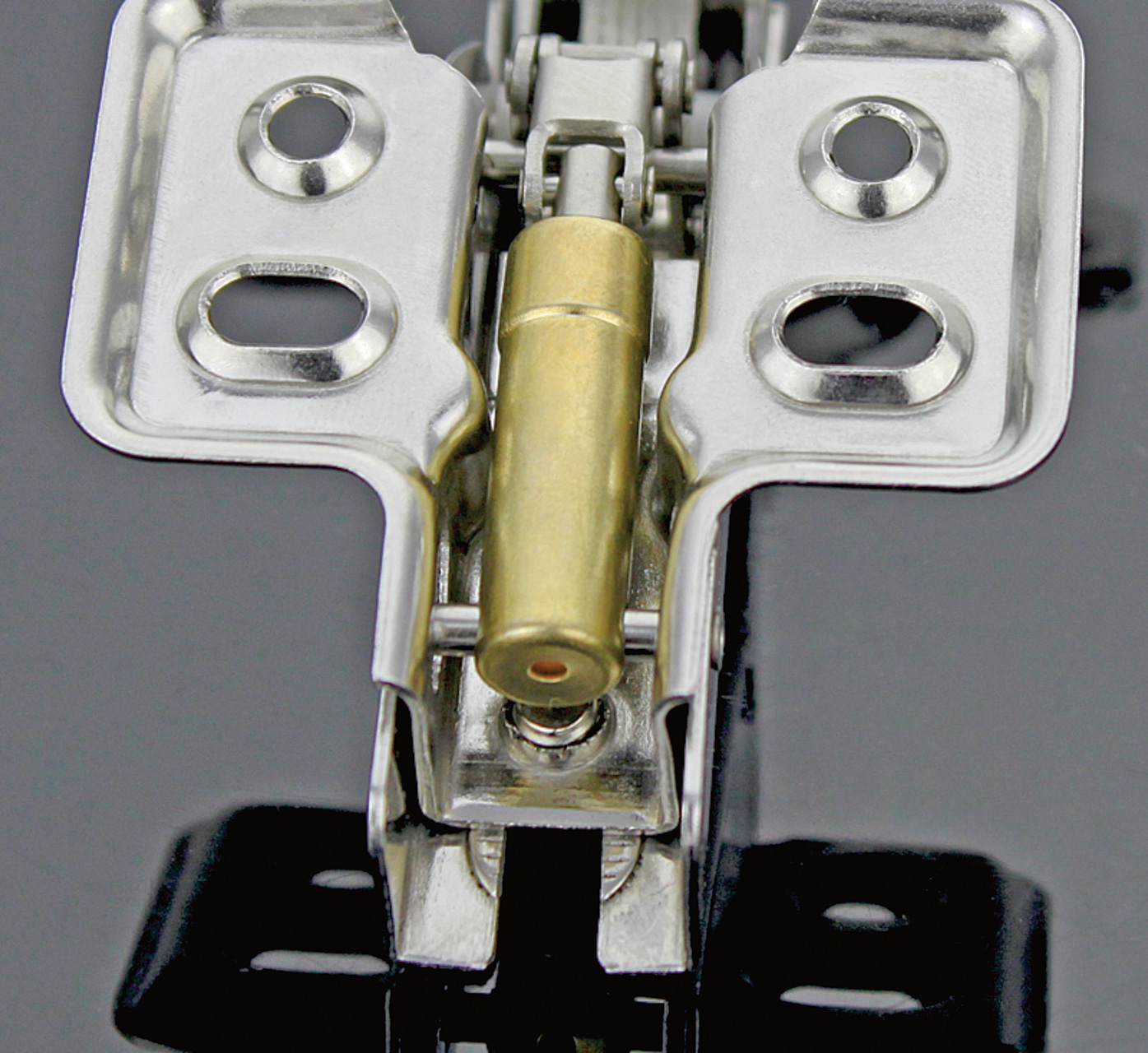

В первую пору это были бумажные или кожаные демпферы, которые не амортизировали закрытие фасада, а именно приглушали (dampfer — гаситель) звук хлопка (стука) за счет собственных свойств.

Чуть позже, с открытием высокополимерных материалов и новых технических решений, появились силиконовые демпферы и небольшие пневмоцилиндры, которые демпфируют закрывающуюся дверь за 5-10 мм до конца: силикон — за счет своей упругости, а пневмоцилиндр — за счет сжатия воздуха (газа). Но это самостоятельные элементы, не связанные с конструкцией петли и устанавливающиеся отдельно от нее, как правило — в конечной точке закрывания фасада напротив петель. Сейчас эти демпферы тоже активно применяются.

У демпферов есть недостаток — они работают только в конечной точке траектории закрытия фасада, максимум за 5° до его полного закрытия. До этого угла своё предназначение выполняет пружина петли, обеспечивая быстрое доведение. Конечно, можно увеличить толщину (объем) силикона или длину штока пневмоцилиндра до 5-10 см, что противоречит эстетике.

Современная наука, материалы и техника обеспечили совершенствование конструкции петли. Так, небольшие изменения привели к появлению петель с мягким ходом (H100, H102), а более серьезные разработки — к высокотехнологичным петлям с амортизаторами.

Принцип работы всех современных высокотехнологичных петель одинаковый — открытие и закрытие по старинке обеспечивает пружина (спиральная или пластинчатая), а вот плавное завершение движения уже с оптимального угла обеспечивает амортизатор – гидравлический или механический.

Считается, что гидравлические амортизаторы дают более эффектное и мягкое закрывание. Пневматические демпферы открываются резче и требуют больших усилий от пользователя.

По схеме расположения амортизатора все современные петли с амортизатором можно разделить на петли:

• С жестко встроенным в корпус или чашку амортизатором

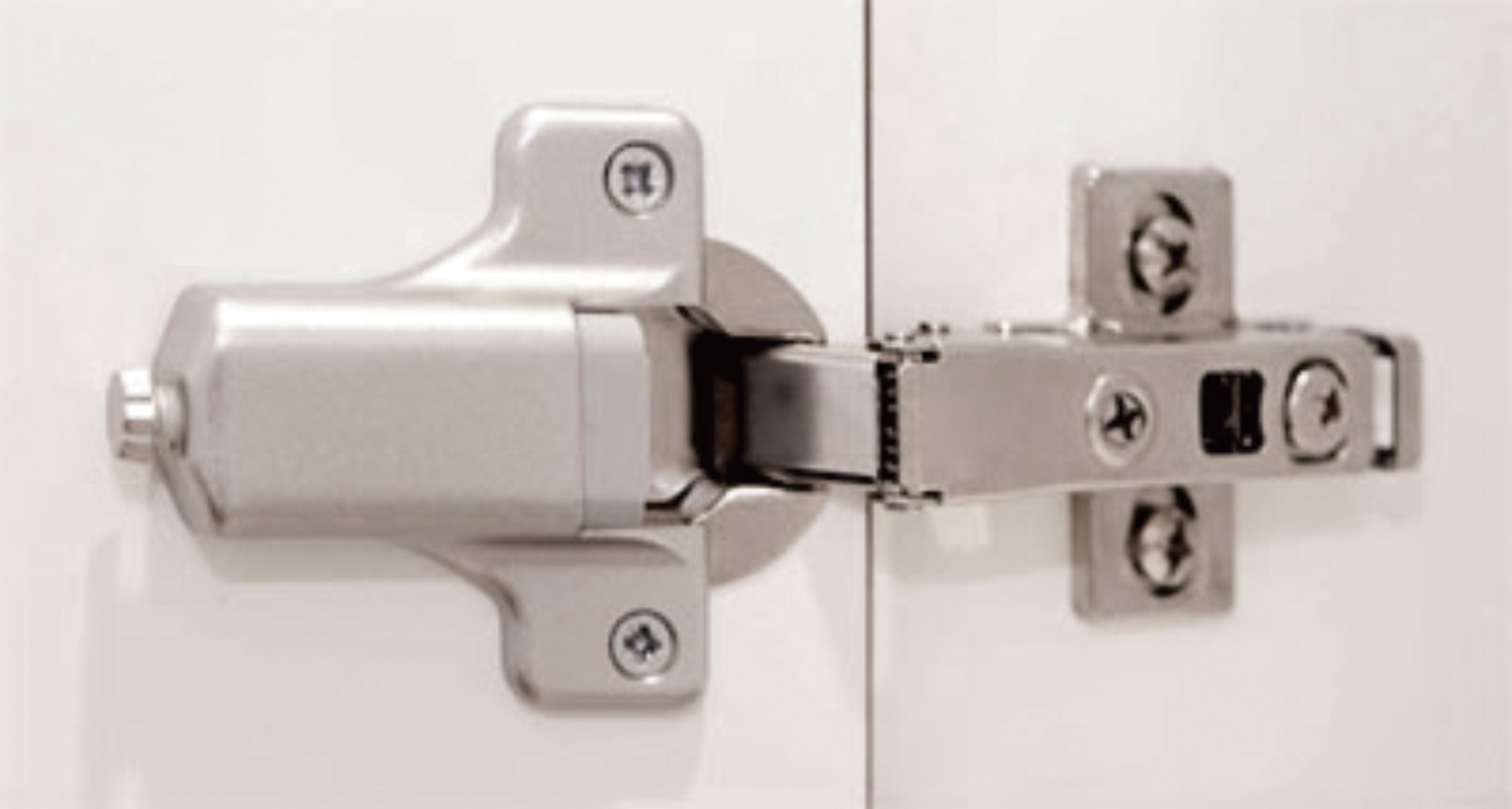

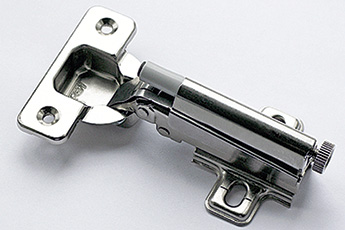

• Со съемным накладным на корпус или чашку амортизатором

Достоинства и недостатки

Достоинства встроенной конструкции:

• Сохраняется геометрия и компактность петли
• Петля и амортизатор связаны воедино и работают как один «организм»
• Возможность установки гидравлического амортизатора благодаря жесткости цельной конструкции
• Заводская установка оптимального угла плавного закрывания фасада
• Мягкое закрывание даже при повышенных габаритах фасада
• Не требуется вводить дополнительную товарную позицию «Амортизатор» для конкретной петли, а значит, вы не несёте дополнительных затрат (таких как учёт, кратность заказов, дополнительное место складирования)

Недостатки встроенной конструкции:

• Невозможность замены амортизатора в случае его выхода из строя

Достоинства съемной накладной конструкции:

• Возможность замены амортизатора

Недостатки съемной конструкции:

• Добавляются дополнительные элементы монтажа, что не всегда оправданно и удобно, монтаж должен быть простым, лёгким и понятным
• Работает, только если петля и амортизатор одного и того же производителя
• Меньшая жесткость крепления съемного накладного амортизатора ограничивает применение этих петель для работы с тяжелыми фасадами и диктует установку газовой пружины
• Меньшая стойкость газовых пружин к увеличенным нагрузкам и меньшая надёжность по сравнению с гидравлическими амортизаторами
• Появляются дополнительные затраты на позицию «Амортизатор» (кратность заказа, складской учёт, дополнительное место на складах)
• Изменяется внешний вид петли и увеличиваются её габариты, что ведёт к менее гармоничному виду петли в мебели

Высокотехнологичные мебельные петли BOYARD с амортизатором

1. Разработаны и произведены по встроенной схеме.
   Гидравлический амортизатор у петель BOYARD встроен в корпус петли. Это простая и надежная конструкция. Корпус петли — самая жесткая часть продукта, которая имеет достаточно места для установки гидравлического амортизатора. Такую же конструкцию петли с амортизатором используют немецкие производители.
2. Более надёжный гидравлический амортизатор в металлическом корпусе.
3. Обеспечивают плавное завершение движения с оптимального угла в 40°.

Конструктора и технологи BOYARD рассчитали оптимальный угол момента плавного закрывания, исходя из антропометрических параметров и поведенческих реакций человека. В результате фасад, установленный на петлях BOYARD с амортизатором, закрывается не слишком резко и не слишком долго.

В ассортименте BOYARD присутствуют петли с амортизатором основных видов:

• Для деревянных фасадов
• Для фальшпанелей
• Для фасадов из стекла, с чашкой 26 мм
• Для рамочных фасадов из алюминиевого профиля
• С амортизатором и съемной планкой

Mini-петли с амортизатором - это особая разработка компании BOYARD, так как ещё совсем недавно не было технологии, позволяющей сделать компактный амортизатор и установить его в корпус mini-петли, оставив планку петли съемной.

Компания BOYARD предлагает полный ассортимент петель с амортизатором.

СИСТЕМЫ МЕБЕЛЬНЫХ ПЕТЕЛЬ PUSH-TO-OPEN

В ассортименте BOYARD имеются петли для мебели без ручек разного конструктива под самые распространенные потребности производителей России и СНГ. К петлям подбираются толкатели — в тандеме система работает от одного нажатия или движения «на себя». Очевидное преимущество систем push-to-open BOYARD — это доступность даже для простой мебели. Некоторые модели толкателей можно установить врезным способом, а значит обеспечить безупречную внутреннюю лаконичность, присущую дорогой мебели.

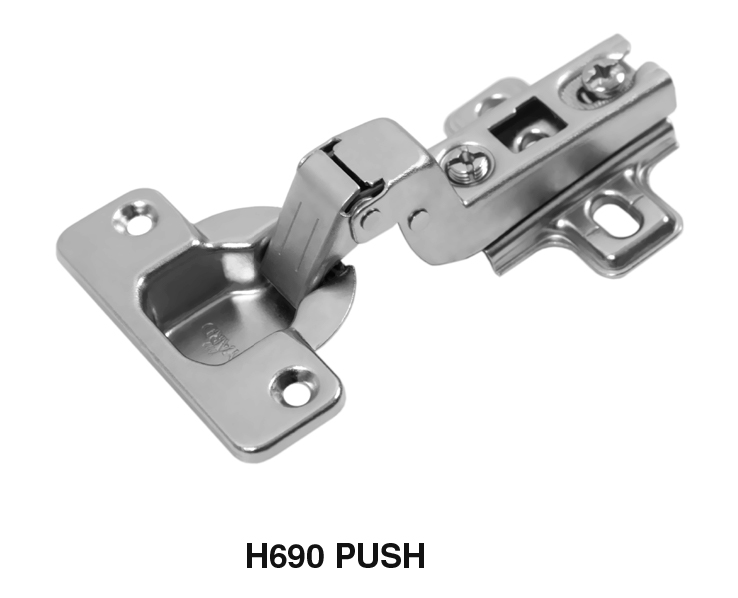

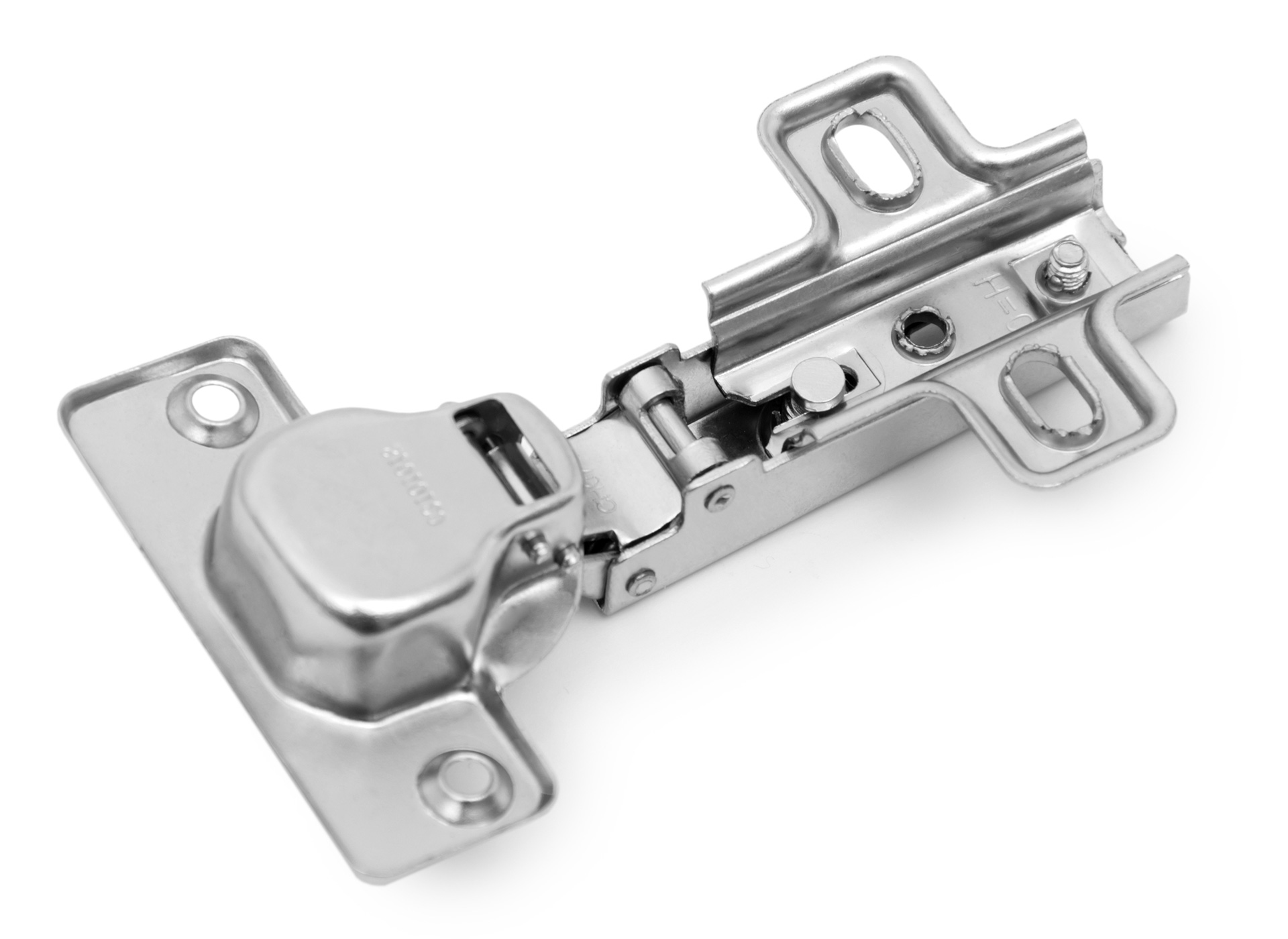

ПЕТЛЯ H690 PUSH

Н690 PUSH — петля с пружиной обратного хода, которая постоянно стремится открыть фасад и фиксируется в закрытом положении за счет магнитного толкателя AMF11, AMF13 или AMF15. При нажатии на фасад петля не приоткрывает, а полностью открывает дверцу на 110°.

Модель обладает усиленной конструкцией и легко справляется с габаритными фасадами толщиной от 18 мм: рамочными с алюминиевым, стальным профилем, из натурального дерева. Петля Н690 PUSH будет хорошо работать и на стандартных фасадах. Однако сильная пружина не рекомендуется к использованию на фасадах толщиной менее 16 мм, а также на небольших по площади и нестандартных фасадах.

Для создания распашного модуля push-to-open со стандартной или габаритной дверцей необходимо приобрести петлю H690 PUSH и подобрать толкатель

Петля Н690 PUSH предназначена для мебели среднего ценового сегмента, может стать оптимальным решением для небольших предприятий и более крупных серийных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Для габаритных и средних фасадов
• С пружиной обратного хода
• Без амортизатора
• Тип хода — двухходовая
• Тип монтажа – SLIDE-ON
• Угол установки – 90°
• Угол открывания – 110°
• Стандартные присадочные размеры чашки – Ø 35 мм, МЦ – 48 мм
• Три стандартных варианта: накладная (А), полунакладная (В), вкладная (С)
• 60 000 циклов бесперебойной работы

Модель устанавливается на саморезы или евровинты и реализуется в комплекте с ответной планкой Н0112.

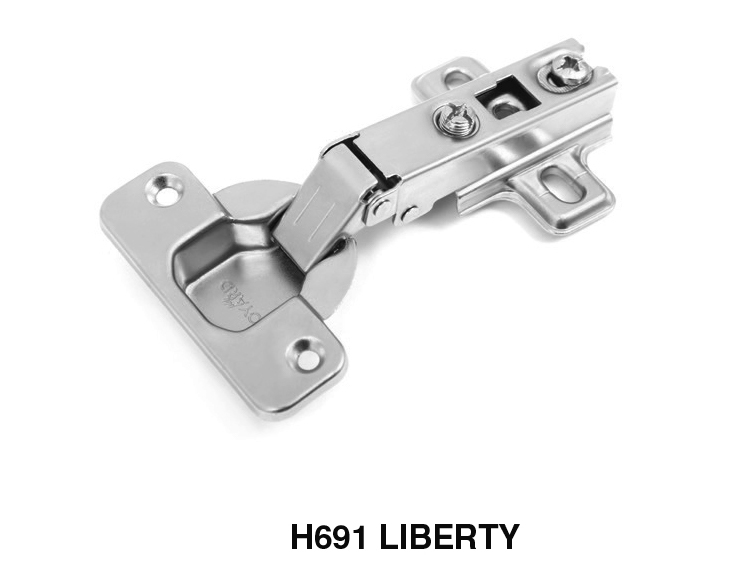

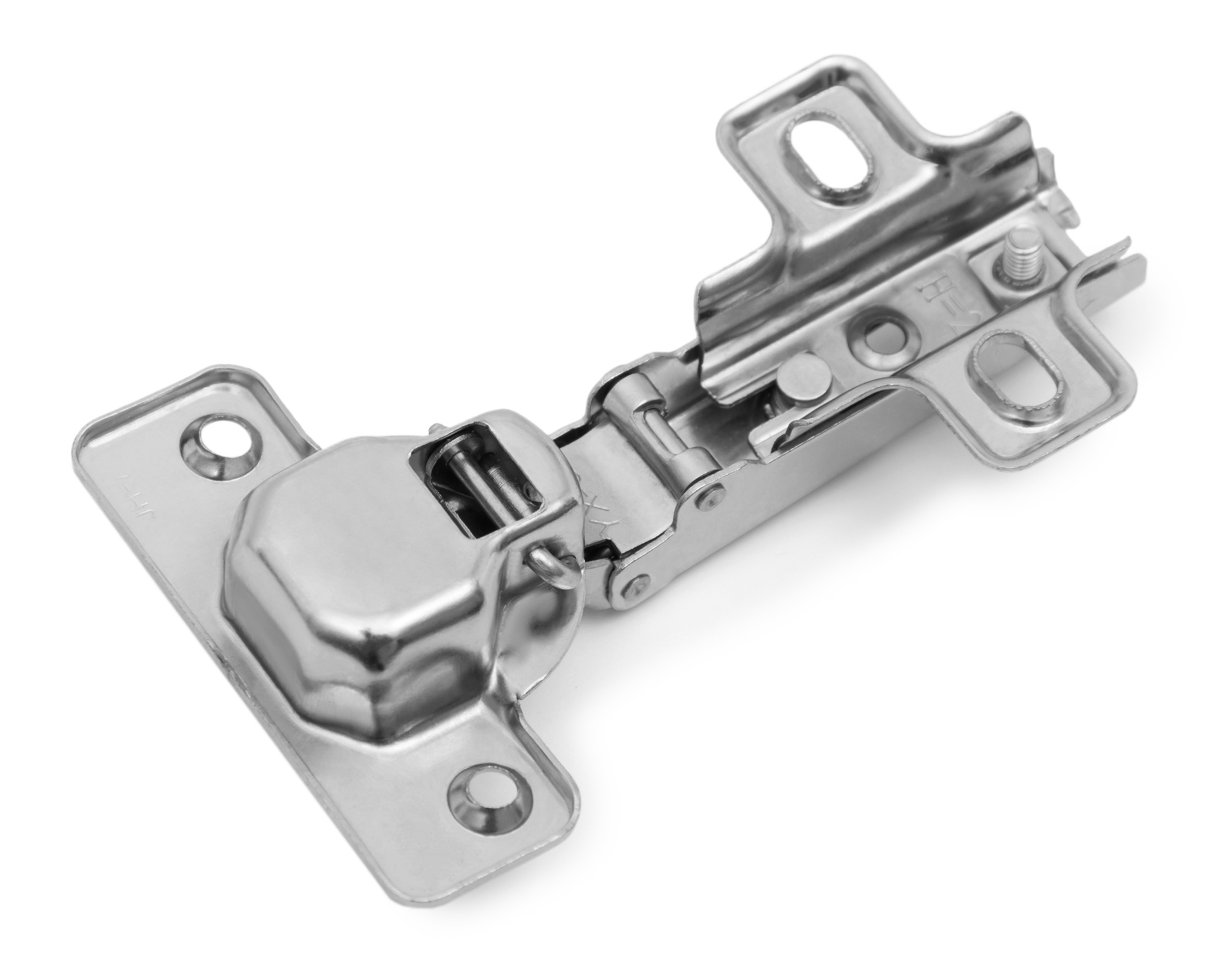

ПЕТЛЯ H691 LIBERTY

Петля Н691 с говорящим названием LIBERTY — полностью свободная от пружины и ограничений по толщине и габаритам дверцы, которую она открывает. Если говорить другими словами, то в конструктиве модели отсутствует предустановленная пружина, человек сам открывает фасад из приоткрытого толкателем положения. Дверца фиксируется в закрытом положении при помощи магнитного толкателя (AMF11, AMF13, AMF15 — на выбор), который приобретается отдельно. Степень распахивания дверцы зависит от того, насколько выдвигается наконечник толкателя. Ход петли максимально плавный и лёгкий из-за отсутствия пружины.
Петля подходит для габаритных, малогабаритных фасадов и является идеальным вариантом для стильных гарнитуров.

Для создания распашного модуля push-to-open с малогабаритной дверцей необходимо приобрести петлю H691 LIBERTY и толкатель.

Данная модель рассчитана на мебель среднего ценового сегмента различного уровня мебельных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Для фасадов разных габаритов
• Без пружины
• Без амортизатора
• Тип хода — двухходовая
• Тип монтажа – SLIDE-ON
• Угол установки – 90°
• Угол открывания – 110°
• Стандартные присадочные размеры чашки – Ø 35 мм, МЦ – 48 мм
• Три стандартных варианта: накладная (А), полунакладная (В), вкладная (С)
• 60 000 циклов бесперебойной работы

Модель устанавливается на саморезы или евровинты и реализуется в комплекте с ответной планкой H0112.

Удобно!
Выбрать оптимальную модель мебельных петель и посчитать их необходимое количество можно автоматически на сайте www.boyard.biz с помощью онлайн-сервиса «Конфигуратор мебельных петель».

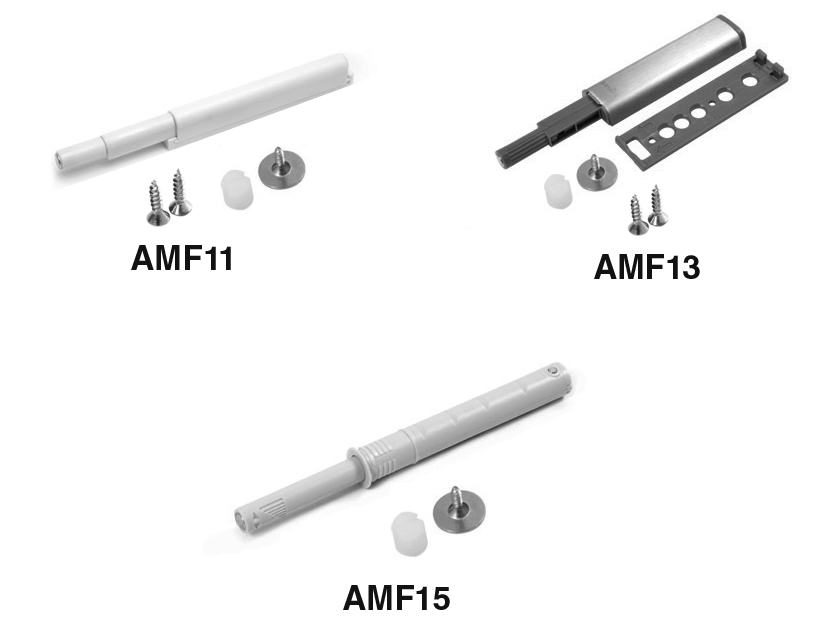

ТОЛКАТЕЛИ PUSH-TO-OPEN

Толкатели для фасадов — самый доступный механизм для создания мебели без ручек. При нажатии толкатель открывает дверцу и срабатывает как демпфер при закрывании. В ассортименте BOYARD представлены модели с простым и магнитным наконечником, двух способов монтажа — врезного и накладного. Магнитный наконечник надежно удерживает петли с пружиной обратного хода или без пружины и не дает фасаду резко и полностью открыться. Для петель с обычной пружиной, без амортизации, магнит не требуется, поэтому подойдут толкатели без специального наконечника. Тип установки — врезной (скрытый) или накладной — выбирается мебельщиками в зависти от личных предпочтений и нюансов монтажа.

СКРЫТЫЙ МОНТАЖ

Для установки толкателя врезным способом необходимо просверлить отверстие в торце мебельного корпуса диаметром 10 мм и глубиной 70 мм, соответствующее длине капсулы толкателя. Толкатель устанавливается в подготовленное от- верстие.

При врезном варианте монтажа корпус толкателя наиболее защищен, так как закрыт со всех сторон. Немаловажную роль играет и эстетический аспект — лаконичность изнутри.

НАКЛАДНОЙ МОНТАЖ

Классический вариант монтажа — на внутренней поверхности корпуса. В некоторых случаях это единственно возможный вариант установки. Например, если распашные фасады имеют один стык, на котором сходятся дверцы, распахивающиеся в разные стороны (пример на рисунке). Также если в мебели используются вкладные петли типа С, «скрытый» монтаж толкателя будет не уместен.

ТОЛКАТЕЛИ ДЛЯ НАКЛАДНОГО МОНТАЖА

АМF12 – классический толкатель накладного монтажа без магнитного наконечника, выполненный в корпусе из нержавеющей стали. Толкатель совместим с любым типом петель без амортизатора. Прочный корпус из нержавейки не боится агрессивной среды и хорошо смотрится во внутреннем пространстве мебели. Толкатель снабжен сильной пружиной.

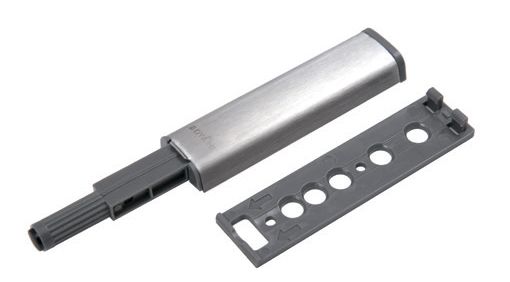

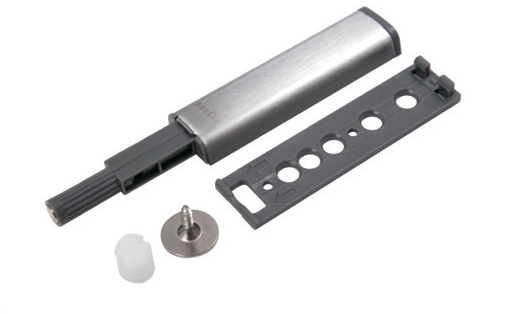

AMF13 — толкатель накладного монтажа с магнитным наконечником для петель с пружиной обратного хода, петель без пружины и петель без амортизатора. Магнит удерживает дверцу в закрытом положении и не позволяет ей резко распахнуться. При нажатии толкатель срабатывает, и магнитный наконечник отсоединяется от фасада. AMF13 оснащен сильным магнитом для удержания даже тяжелых и габаритных фасадов.

ТОЛКАТЕЛИ ДЛЯ ВРЕЗНОГО И НАКЛАДНОГО МОНТАЖА

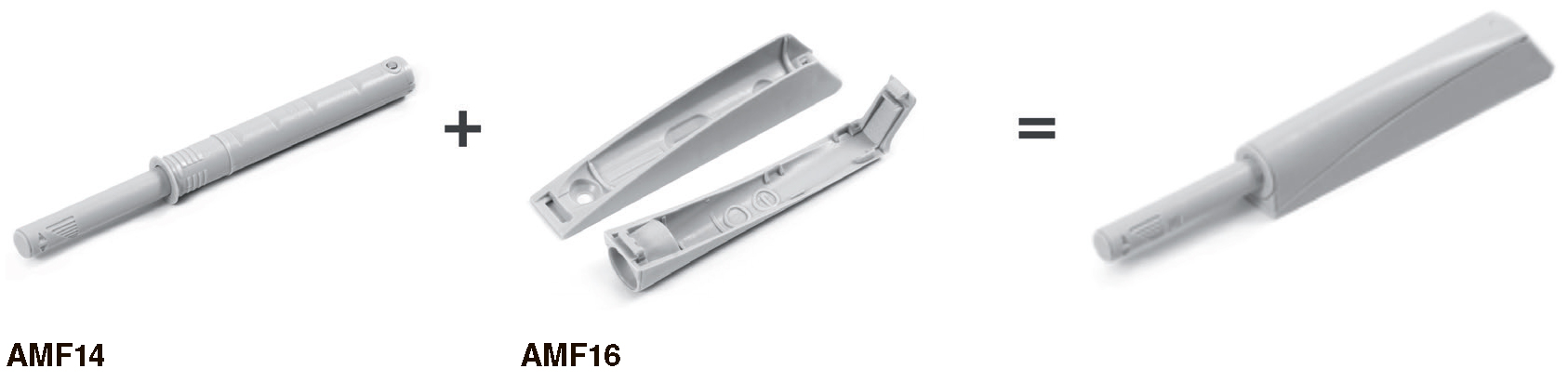

AMF14 — классическая модель без магнитного наконечника, выполненная в универсальной конструкции, подходящей для установки как во врезном, так и в накладном варианте. Толкатель создан для любых петель без амортизатора. Пружина толкателя способна открывать тяжёлые и крупные фасады на 37 мм. AMF14 обладает регулировкой расстояния зазора между наконечником и фасадом в закрытом положении +5 мм.

В случае установки данной модели методом наложения для сохранения внутренней эстетики мебели предлагается удобный накладной корпус AMF16, выполненный из пластика аналогичного цвета. AMF16 приобретается отдельно. Тандем фурнитуры будет выглядеть следующим образом.

AMF15 — магнитный толкатель универсального монтажа для петель с пружиной обратного хода, петель без пружины и петель без амортизатора. Характеристики AMF15 схожи с предшествующей моделью.

• Усиленная пружина, способная выталкивать даже тяжёлые и крупные фасады до 37 мм.

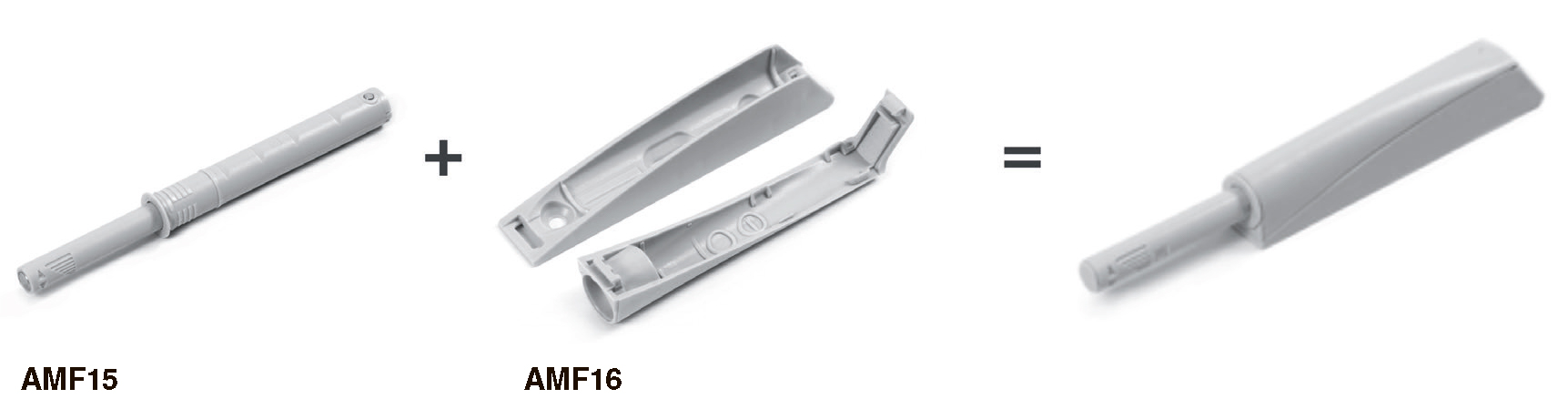

• Для накладного способа установки предусмотрен специальный опциональный корпус AMF16, который приобретается отдельно. В комплекте с AMF16 идет необходимый крепёж.
• Регулировка расстояния зазора между наконечником и фасадом в закрытом положении +5 мм.

Толкатель AMF15 подходит для разных петель, но особенно хорош для моделей с пружиной обратного хода, таких как Н690 и петель без пружины, как H691. Упаковка включает ответную стальную планку и футорку.

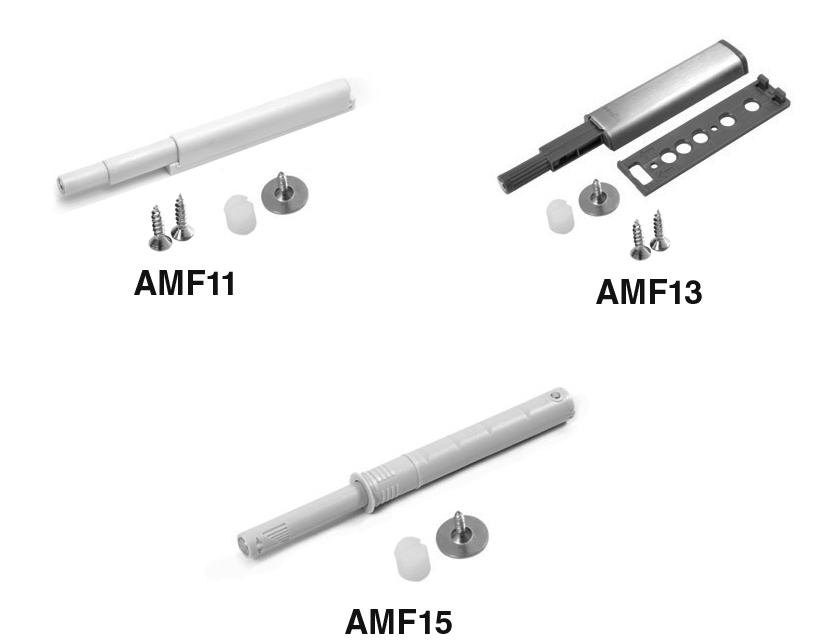

ТАБЛИЦА ПОДБОРА ТОЛКАТЕЛЕЙ

	AMF10	AMF11	AMF12	AMF13	AMF14	AMF15
Для любых петель без амортизатора
Для петель с обратной пружиной и без пружины
Универсальный монтаж
Только накладной монтаж
В корпусе из нержавеющей стали

Преимущества систем мебельных петель BOYARD

1. Ассортимент
2. Универсальные присадочные размеры
3. Конкурентная цена
4. Техническая поддержка

Назначение петель BOYARD

Для детской мебели

• Все петли с амортизатором

Для кухни

• Угловые петли Clip-on
• Петли с амортизатором Сlip-on/Slide-on

Для гостиной

• Все петли с амортизатором в зависимости от ценового сегмента мебели
• Петли с амортизатором для стекла + декоративная накладка

Для ванной

• Петли mini с гидравлическим амортизатором
• Slide-on mini

Для HoReCa

• Все петли Clip-on для быстрого демонтажа

Упаковка петель BOYARD

На сегодняшний день петли BOYARD упаковываются в гофрокоробки по 100, 150, 200, 250 и 300 штук. На гофрокоробку клеится этикетка с информацией о виде продукции, её комплектации, с указанием артикула, количества петель, веса брутто и нетто, а также данных о производителе. Также на этикетке есть штрих-код.

Для розничных продаж в ассортименте BOYARD имеются петли, упакованные в индивидуальные пакеты по две штуки с необходимым крепежом (четыре самореза 4*13 мм и четыре евровинта 6,3*13 мм), с изображением на пакете необходимой информации о продукте и схемой монтажа петли.
