Направляющие повышенного комфорта

Направляющие DB8881 - DB8884 демонстрируют принципиально новые возможности доводчика, который позволяет пользователю самостоятельно и легко настраивать силу доведения мебельного ящика, при нештатных ситуациях автоматически взводится, имеет защищённый корпус. Это адаптивные направляющие, максимально комфортные в использовании и удобные для производителя, ведь регулировка даёт простор возможностей для создания любых по дизайну, габаритам и весу выдвижных модулей.

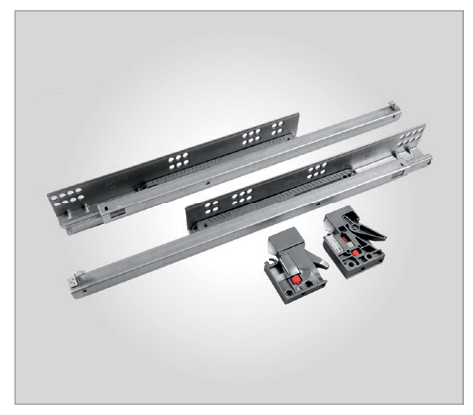

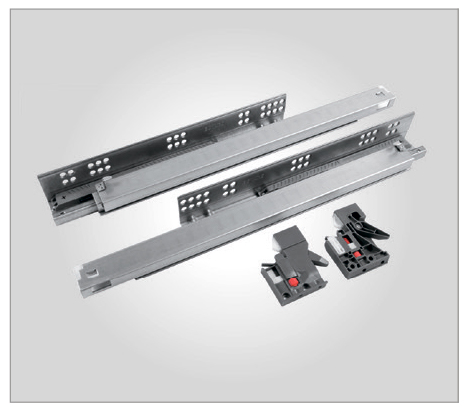

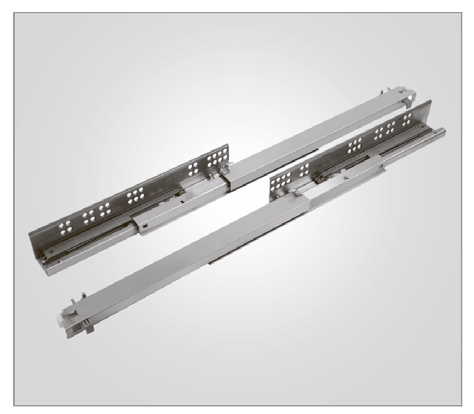

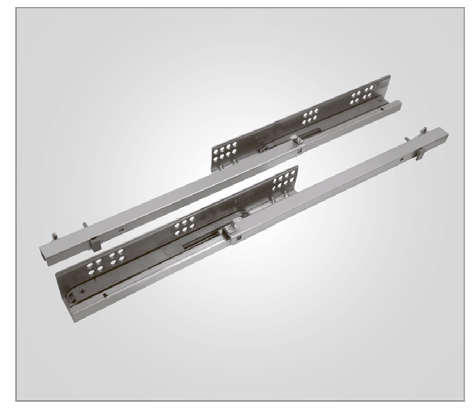

Модели DB8881 - DB8884 отличаются повышенным сроком службы — 80 000 циклов, в версии полного выдвижения имеют нагрузку 30 кг, а в версии частичного — 25 кг.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА DB8881 - DB8884

Направляющие B-Slide DB8881 - DB8884 — это результат серьёзного изучения рынка, интенсивных изысканий, отладок и тестирований, поэтому в них нет бесполезных опций. Модели отличаются выверенным и актуальным для рынка функционалом, улучшенными техническими свойствами, но всё же главные их преимущества — в настройках доводчика.

Adapt-auto

Adapt-auto — адаптивная регулировка усилия работы доводчика — уникальная, инновационная разработка и главное конкурентное преимущество моделей DB8881 - DB8884.

Adapt-auto позволяет при помощи обычной крестовой отвёртки ослабить или усилить натяжение пружины доводчика. При регулировке пружины в положение минимального растяжения доводчик начинает с меньшим усилием закрывать ящик и, как следствие, выдвижение становится более лёгким. Если пружину подтянуть в положение максимального растяжения, то доводчик будет работать с большим усилием.

Механизм регулировки выполнен в виде звёздочки. При повороте по часовой или против часовой стрелки происходит смещение зубчатой рейки, к которой закреплена пружина доводчика. Диапазон регулировки усилия — от 32N для малогабаритных, лёгких и до 45N для крупногабаритных, нагруженных ящиков. Заданные настройки надёжно фиксируются.

Важно отметить, что заводская настройка доводчика подойдёт под практически любые более-менее стандартные решения. Иными словами, направляющие будут работать абсолютно хорошо с доводчиком в его изначальном положении и нет необходимости их настраивать при установке каждого ящика. Однако, на практике встречаются случаи, когда опция Adapt-auto может действительно очень пригодиться. Перечислим эти ситуации.

Неравномерное распределение веса, сконцентрированное у фасада ящика.

Такое бывает, когда неглубокий ящик имеет высокий и тяжелый фасад от 18 мм. Небольшие ящики с габаритными фасадами применяются для мебели в ванную, прихожую, гостиную. Также с неравномерным распределением веса внутри ящика можно столкнуться, когда пользователь кладёт тяжёлые вещи ближе к фасаду.

При большом весе, сконцентрированном у фасада неглубокого ящика, доводчику тяжелее работать, и он может не дотягивать ящик до самого конца. Чтобы устранить проблему нужно отрегулировать пружину по часовой стрелке в максимальное положение.

Нюансы эксплуатации не всегда обговариваются на этапе проектирования и монтажа мебели, и производитель может не знать о том, что в ящике планируется неравномерное распределение веса, сконцентрированное у фасада. Если данный момент не был учтён, то пользователь сам, в домашних условиях, сможет подтянуть пружину при помощи Adapt-auto.
Длительное использование мебели.

Данная ситуация актуальна для России, где мебель служит десятки лет. Со временем пружина доводчика может ослабевать и эффект доведения сокращается. В случае обычных направляющих на эту ситуацию никак не повлиять, но с появлением Adapt-auto мы можем настроить работу направляющих на долговечное качество. Для этого нужно подтянуть пружину в доводчике, и его работа возобновится, как в первый день эксплуатации.

B-back

Следующим усовершенствованием доводчика у моделей DB8881 - DB8884 стала опция B-back — автоматическая самопостановка доводчика при сбросе.

B-back позволяет установить подвижную часть направляющих в исходное положение – соединить её с контактным элементом доводчика, если произошёл сброс. Сброс возникает, когда доводчик срабатывает в ненужный момент — в выдвинутом положении ящика. В обычных направляющих в случае сброса при закрытии доведения не будет. Опция B-back устраняет эту проблему и помогает ящику и направляющим соединиться, тем самым возобновить плавное доведение со следующего цикла движения.

Механизм автовзвода представляет собой двухступенчатый подвижный элемент, соединяющий шток амортизатора и пружину. При задвижении ящика крючок на подвижной части направляющей соединяется с данным элементом и ящик затягивается в корпус усилием доводчика. Работа механизма проверена и гарантирована более чем на 500 циклов восстановления случайного сброса.

Опция пригодится в ситуациях резкого воздействия на ящик, не характерного для обычной эксплуатации. Например, в случае перестановки, ремонта, переезда.

Автоматический взвод характерен только для моделей DB8881 - DB8884, в которых учтены мельчайшие нюансы. Если произойдёт сброс в других направляющих, для восстановления работы доводчика потребуется демонтировать ящик, а если механизм взвода всё же есть, но слабый, то для его работы нужно резко и сильно захлопнуть ящик.

Защищенный корпус доводчика

Защищённый от пыли корпус доводчика — следующий плюс направляющих DB8881 - DB8884. Во время монтажа направляющих к боковой стенке короба в механизм доводчика часто попадают опилки, пыль, стружка, которую приходится убирать. При создании DB8881 - DB8884 данный момент был также учтён — для доводчика предусмотрен специальный корпус.

Увеличенная грузоподъёмность и долговечность

Увеличенная грузоподъёмность и долговечность: 30 кг у направляющих полного и 25 кг у направляющих частичного выдвижения, 80 000 циклов открывания-закрывания, подтверждённых сертификатом независимой лаборатории SGS.

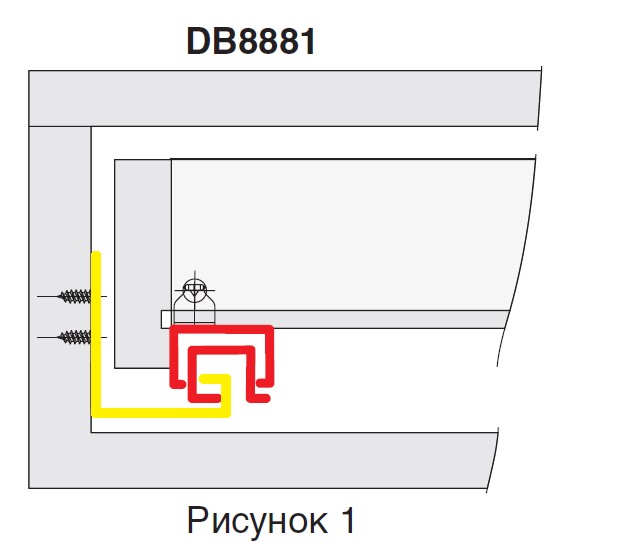

Более долгий срок жизни и грузоподъёмность направляющих DB8881 - DB8884 связаны с конструктивным улучшением: изгиб неподвижной части системы направлен вовнутрь (рис. 1), а не наружу, как это было у моделей-предшественников. Такая особенность позволила сделать соединение между подвижными частями более жёстким и надёжным, а также сократить свободный люфт между составными частями за счёт того, что они опираются друг на друга. Это нововведение обеспечивает лучшее распределение нагрузки по направляющим.

РАСКРОЙ И МОНТАЖ

Направляющие DB8881 - DB8884, даже с небольшой монтажной длиной (250-350 мм), в версии полного выдвижения, идеально монтируются.

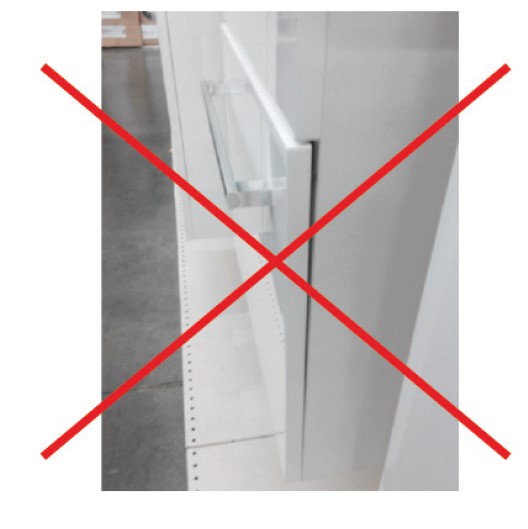

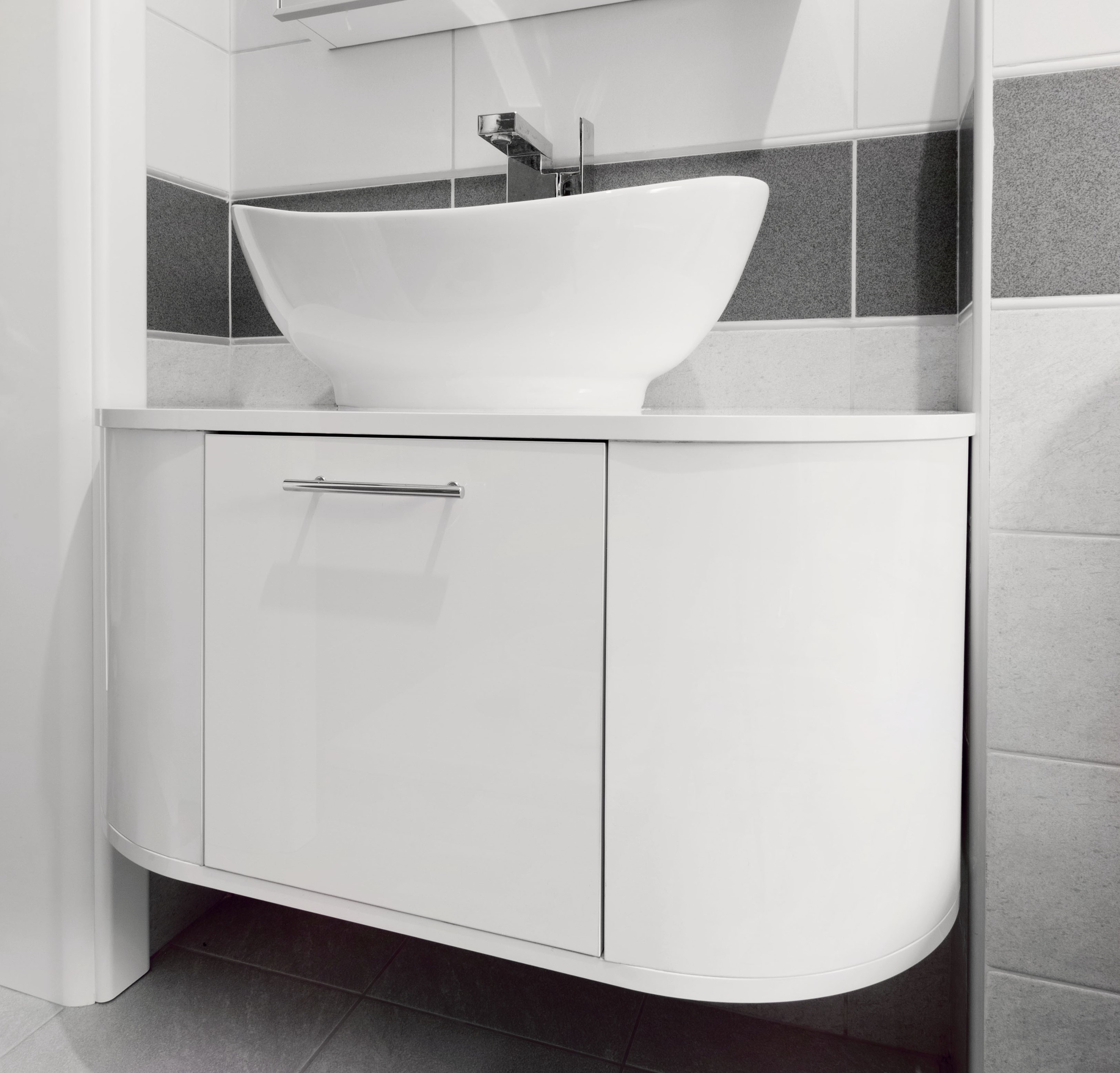

Очевидно, что при создании мебели в ванную (тумбы, комоды) с высокими фасадами, но небольшими по глубине ящиками хочется задействовать максимум внутреннего пространства за счёт использования направляющих полного выдвижения. Однако их применение часто приводит к образованию неэстетичного зазора между боковыми стенками мебельного корпуса и фасадом.

Такой зазор образуется вследствие того, что все существующие сейчас на рынке направляющие полного выдвижения конструктивно имеют достаточно большой люфт между составными частями. На моделях небольшой длины фасад в верхней его точке начинает попросту оттягивать вниз, и он оказывается расположенным под небольшим, но заметным углом относительно корпуса мебельного изделия. Решения такой проблемы обычно достаточно кустарные и ограничиваются подкладками или же просто использованием направляющих неполного выдвижения.

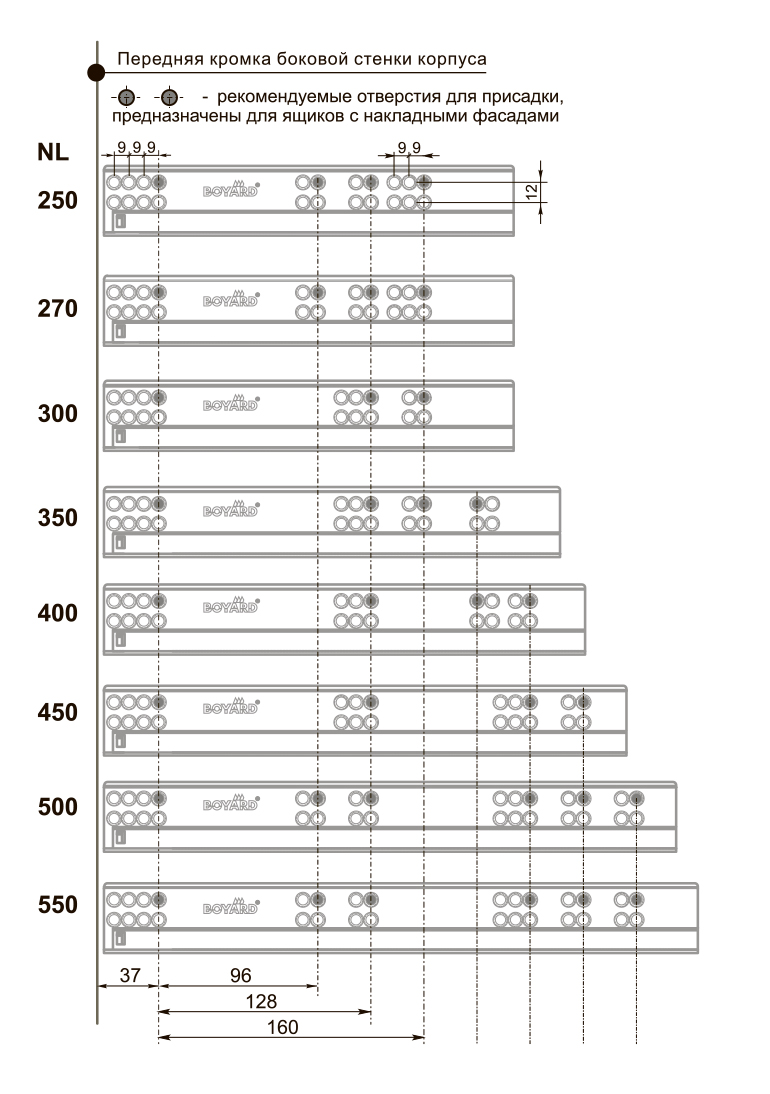

У моделей B-Slide полного выдвижения DB8881, DB8883, DB8885 длиной 250-350 мм эта проблема полностью решена благодаря смещению линии присадочных отверстий вверх в задней части направляющих на 2 мм. Такое конструктивное усовершенствование сделано специально для предотвращения отклонения высоких фасадов в верхней части от плоскости торца боковой стенки мебельного изделия.

Смещение линии присадочных отверстий вверх в задней части направляющих на 2 мм приводит к необходимости увеличения минимального отступа от дна мебельного корпуса до верхнего ряда присадочных отверстий на те же 2 мм. Таким образом, данный отступ у моделей полного выдвижения длиной 250-350 мм составляет минимум 39 мм. В то время как у направляющих длиной 400-550 мм этот же отступ составляет минимум 37 мм.

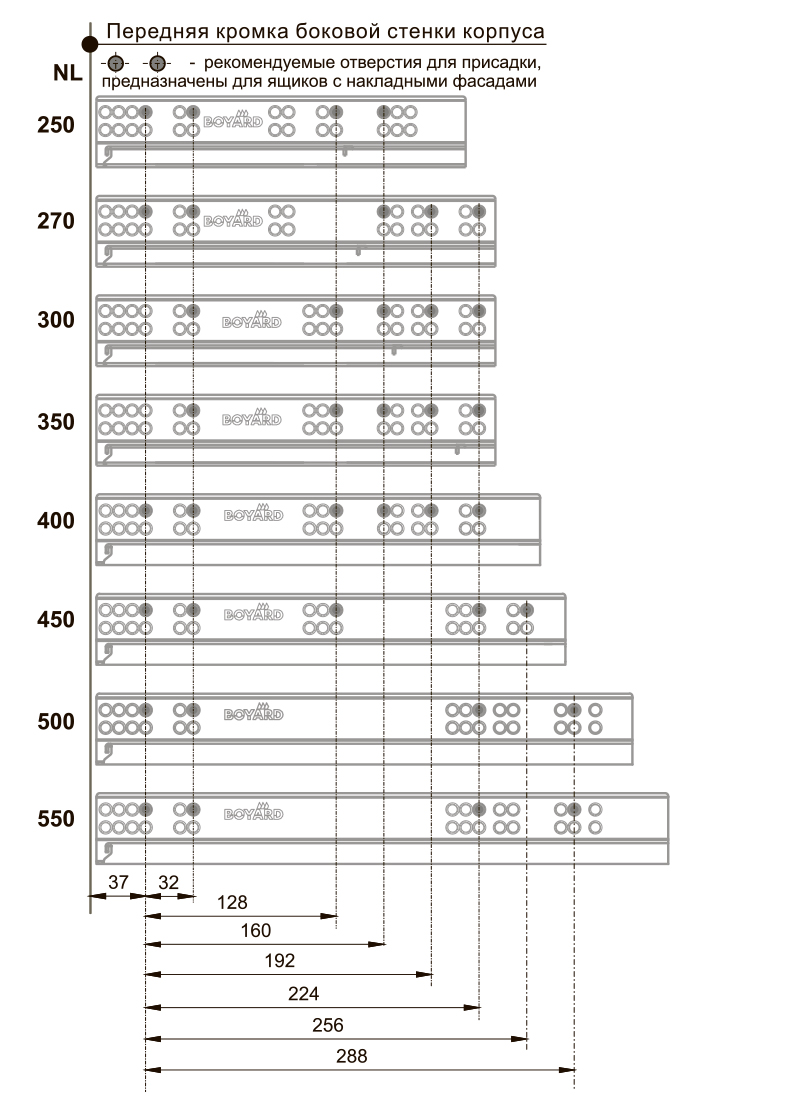

Схема установки DB8881, DB8883, DB8885 с короткой монтажной длиной (250-350 мм) отличается от схемы установки «Восьмёрок» больших размеров (400-550 мм).

Корректный монтаж, в соответствии со схемой, позволяет избежать отклонения фасада с высотой 250-300 мм в верхней части от плоскости торца боковой стенки мебельного изделия.

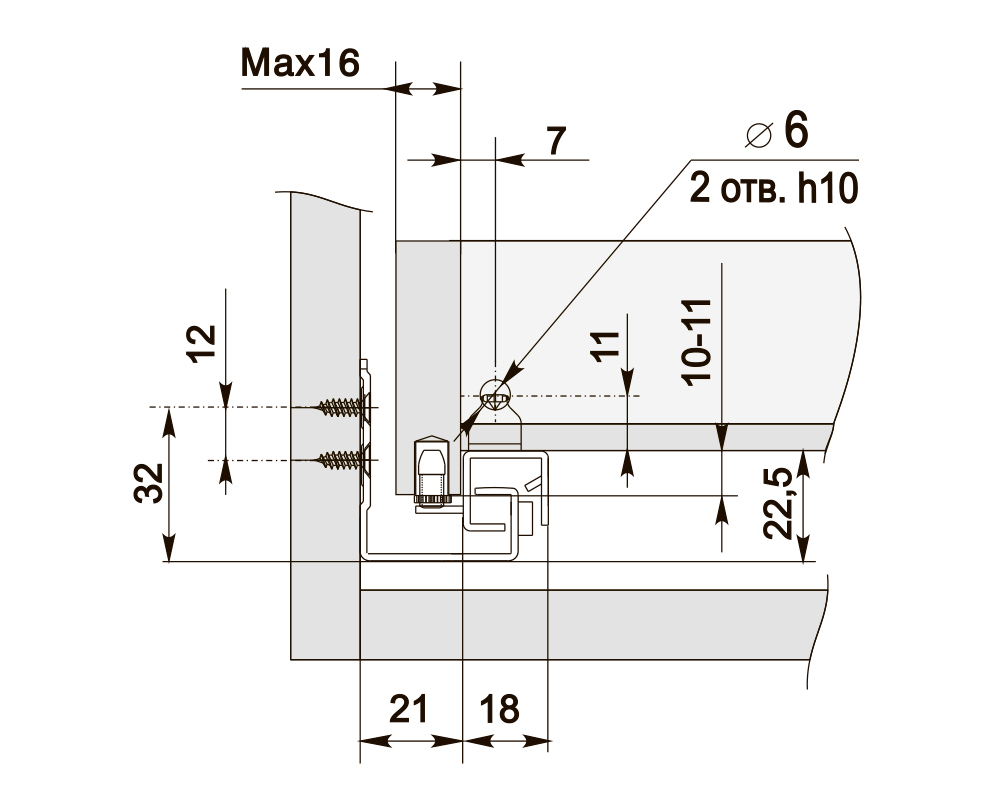

Направляющие DB8881 - DB8884 имеют присадочные размеры европейского стандарта, а значит, не требуют перенастройки оборудования и изменения привычек в работе.

Присадка у DB888 и DB898 идентичная, в то время как раскрой ящика разный.

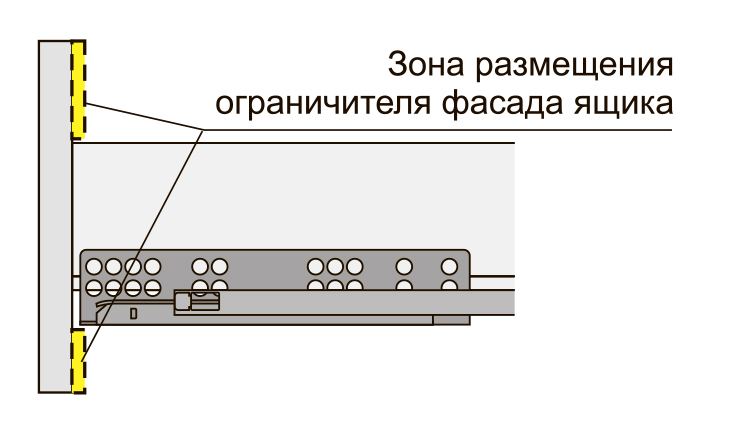

При проектировании вкладных ящиков необходимо создание опорных площадок для упора фасада. Опорные площадки будут выполнять функцию боковой стенки в варианте накладного фасада.
