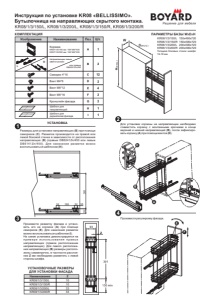

Инструкция к BELLISSIMO KR08

Размеры для установки направляющих ( B ) при помощи саморезов ( С ). Разметка производится на правой или левой боковой стенке в зависимости от расположения направляющих ( B ) (правые DB 6241 Zn /450 или левые DB 6141 Zn /450) . Для нанесения разметки можно воспользоватьсяшаблоном ( H ). Для установки корзины на направляющие необходимо совместить корзину с монтажными крючками в конце верхней и нижней направляющей ( B ), после зафиксиро- вать корзину ( A ) при помощи винтов ( D ). 1 2 3 Инструкция по установке KR08 « BELLISSIMO » . Бутылочница на направляющих скрытого монтажа. УСТАНОВКА КОМПЛЕКТАЦИЯ KR 08 /1/3/150/L, KR 08 /1/3/200/L, KR 08 /1/3/150/R, KR 08 /1/3/200/R Корзина KR07/1/0/150 мм: 106*485*530 KR07/1/0 /200 мм: 156*485*530 Направляющие левые DB 6141 Zn /450 или правые DB 6241 Zn /450 Саморез 4 *16 A B C Наименование Поз. Шт. Изображение 1 2 Винт М4*6 D 12 2 93 Z 391 130 min Произвести разметку фасада и устано- вить его на корзине ( A ) при помощи саморезов ( E ). Для нанесения разметки можно воспользоватьсяшаблоном ( I ). На схеме установка демонстрируется на п р име р е и с п ол ь з о в а н и я п р а вых направляющих (правое расположение направляющих). Для левого расположе- ния направляющих ( B ) размеры располо- жены симметрично, в частности расстоя- ние Z мм необходимо разметить с левой сторонышкафа. ПАРАМЕТРЫ БАЗЫ W x D x H KR08/1/3/150/L 150х490х720 KR08/1/3/150/R 150х490х720 KR08/1/3/200/L 200х490х720 KR08/1/3/200/R 200х490х720 Толщина боковых стенок шкафа: 16-18 мм Наименование KR08/1/3/150/L KR08/1/3/150/R KR08/1/3/200/L KR08/1/3/200/R Z 10 10 33 33 УСТАНОВОЧНЫЕ РАЗМЕРЫ ДЛЯ УСТАНОВКИ ФАСАДА L R E 4 Винт М5*12 F 2 Винт М5*16 D A B G 2 Кронштейн фасада 4 Произвести регулировку фасада. E F 391 52 32 160 32 35 Шаблон для направляющей Шаблон для держателей фасада H I 1 1 D ( внутр. ) H ( внеш. ) W
