Инструкция к KR09

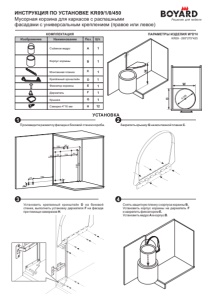

Произведите разметку фасада и боковой стенки короба. Закрепить крышку G на монтажной планке C . 1 2 3 ИНСТРУКЦИЯ ПО УСТАНОВКЕ KR09 /1/0/450 Мусорная корзина для каркасов с распашными фасадами с универсальным креплением (правое или левое) УСТАНОВКА КОМПЛЕКТАЦИЯ Съёмное ведро A B C Наименование Поз. Шт. Изображение 1 1 1 Установить крепежный кронштейн D на боковой стенке, выполнить установку держателя F на фасаде при помощи саморезов H . ПАРАМЕТРЫ ИЗДЕЛИЯ W*D*H KR0 9 - 295*275*425 E 1 G 1 4 Снять защитную пленку с корпуса корзины В. Установить корпус корзины на держатель F и закрепитьфиксатором Е. Установить ведро А в корпус В . Корпус корзины Монтажная планка Крепёжный кронштейн Фиксатор корзины Держатель Крышка D F 1 1 H 17 150 10 100 80 110 64 20 18 300 312 64 H 12 Cаморез 4*16 мм W D d 265
