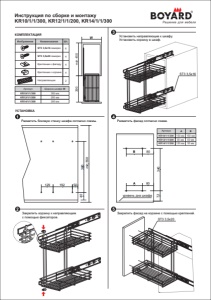

Инструкция по установке KR10/1/1/300, KR12/1/1/200, KR14/1/1/300

Разметить боковую стенку шкафа согласно схемы. W 390 min 450 11,7 19,3 76,3 7,60мм 50мм 5,42мм 129 192 40 380 min 550 50 ST3 3,5x16 ST3 3,5x20 Инструкция по сборке и монтажу KR10 /1/1/300 , KR12 /1/1/200 , KR14 /1/1/300 уровень дна шкафа 11,1 16,1 16,1 11,1 42,0 10,19мм A B 72 80 80 340 КОМПЛЕКТАЦИЯ Установить направляющие к шкафу. Установить корзину в шкаф . 3 Разметить фасад согласно схеме. 2 Закрепить фасад на корзине с помощью креплений. Направляющие 6 4 4 4 2 S Т 3 3,5x16 саморез SТ3 3,5x20 саморез Крепление к фасаду Крепление к корзине Наименование Изображение Шт. Ширина шкафа W 300 мм 200 мм 300 мм KR10 /1/1/300 KR12 /1/1/200 KR14 /1/1/300 Артикул 4 5 УСТАНОВКА 1 Закрепить корзину к направляющим с помощью фиксаторов. 150 мм 50 мм 150 мм KR10 /1/1/300 KR12 /1/1/200 KR14 /1/1/300 Артикул A 150 мм 50 мм 50 мм B
