Инструкция к MAX KR32

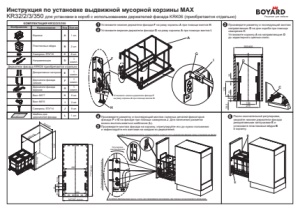

Установите нижние держатели фасада F на раму корзины A при помощи винтов H . Установите верхние держатели фасада G на раму корзины А при помощи винтов I. Произведите разметку и последующий монтаж направляющих D на дне короба при помощи саморезов С . Установите корзину А на направляющие D до характерного щелчка клипс. После окончательной регулировки, закройте нижние держатели фасада декоративными заглушками E и установите пластиковые вёдра B в корзину. Произведите разметку и последующий монтаж съемных деталей фиксаторов фасада F и G на фасаде при помощи саморезов J . Для нанесения разметки можно воспользоваться шаблоном ( L ) . Произведите монтаж фасада на корзину, отрегулируйте его до нужно положения и зафиксируйте его винтами на каждом из держателей . 1 2 3 4 5 6 Инструкция по установке выдвижной мусорной корзины MAX KR 32/2/3/350 для установки в короб с использованием держателей фасада KRK 06 (приобретается отдельно) КОМПЛЕКТАЦИЯ KR32/2/3/350 A Корзина 1 шт. Наименование Изображение Кол-во Код B Пластиковые вёдра 2 шт. C Саморезы ST4*16 8 шт. D Направляющие 1 компл. E Декоративные заглушки 1 компл. F Держатели фасада нижние 1 компл. G H I J 1 компл. 8 шт. 2 шт. 6 шт. Держатели фасада верхние Винт М5*7 Винт М5*6 Саморезы ST4*14 Установите нижние держатели фасада F на раму корзины A при помощи винтов H . 196 279 A F G I H C D 350/400 178 23 32 33,5 E B Держатели фасада KRK06 приобретаются отдельно 290 717 (фасад) 290 347/397 (фасад) 93,8 40 111,8 40 Ослабьте фиксирующие винты и демонтируйте съемную часть держателей фасада перед установкой на фасад . Регулировка наклона фасада Регулировка фасада по высоте Ослабьте фиксирующие винты, после чего произведите регулировку при помощи эксцентрикового механизма . Шаблон для держателей фасада 1 шт. L 720 465 min 350/400
