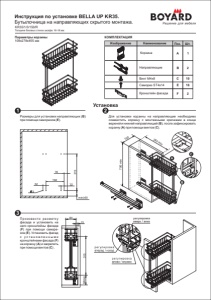

Инструкция к BELLA UP KR35

Размеры для установки направляющих ( B ) при помощи саморезов ( E ). Для установки корзины на направляющие необходимо совместить корзину с монтажными крючками в конце верхней и нижней направляющей ( B ), после зафиксировать корзину ( A ) при помощи винтов ( C ). 1 2 3 Инструкция по установке BELLA UP KR 3 5 . Бутылочница на направляющих скрытого монтажа. Установка КОМПЛЕКТАЦИЯ 32 192 32 3 min≥ 50 3 1 5 16 KR 3 5/1/3/150/R Толщина боковых стенок шкафа: 16-18 мм Корзина Направляющие Винт M 4 x 8 A B C Наименование Поз. Шт. Изображение 1 2 Саморез ST 4 x 14 E 10 16 Произвести разметк у фасада и установить на него кронштейны фасада ( F ) при помощи саморе- зов ( E ). Установить фасад с у с т а н о в л е н н ы м и кронштейнами фасада ( F ) на корзину ( A ) и закрепить при помощи винтов ( C ) . F 2 Кронштейн фасада 315 84min 84 15 Параметры корзины 109х278х455 мм регулировка вверх / вниз 283 min 150 700 min C A B
