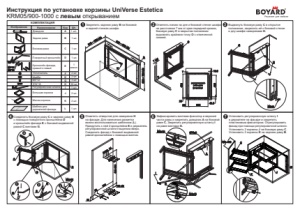

Инструкция по установке корзины UNIVERSE ESTETICA KRM05

Отметить линию на дне и боковой стенке шкафа на расстоянии 7 мм от края передней кромки, боковую раму С в закрытом положении выровнять крайнюю точку O с отмеченной линией . 7 мм С O расположение рамы для установки 25 16.5 40.5 439 395 480 56 7 Отметить отверстия для саморезов Н на фасаде . Для нанесения разметки можно воспользоваться шаблоном ( L ). Прикрутить к ней 2 кронштейна Е и держатель регулировочной штанги I вырезом вверх. Соединить фасад с боковой выдвижной рамой кронштейном с помощью винтов. Закрепить заднюю раму В на боковой и задней стенках шкафа . Выдвинуть боковую раму С в открытое положение , закрепить её к боковой стенке и дну шкафа саморезами Н . С M5 х 8 H I Зафиксировать винтами фиксатор в верхней части рамы и закрепить доводчик А на боковой раме С. Закрепить регулировочную штангу I на раме винтами G. Установить регулировочную штангу I в держателе на фасаде и закрепить пластиковым фиксатором. Отрегулировать фасад при помощи регулировочной штанги. Установить 2 корзины J на боковую раму С . Установить 2 корзины K на заднюю раму В . Соединить боковую раму С и заднюю раму В с помощью поворотного кронштейна D и кронштейн фасада E с боковой выдвижной рамой C винтами G . D E С 1 2 862 ~ 968 мм 510 ~ 550 мм B H 650 ~ 720 мм 3 4 5 6 7 Инструкция по установке корзины UniVerse Estetica KRM05/900-1000 с левым открыванием КОМПЛЕКТАЦИЯ A Доводчик 1 шт. Наименование Изображение Поворотный кронштейн Боковая рама Задняя рама Шт. Большая корзина K J 2 шт . 2 шт . D C B 1 шт. 1 шт. 1 шт. M5*12 ST4*16 Кронштейн фасада, правый и левый Уплотнитель M5*15 M5*20 M5*13 H G 3 шт . 30 шт. E 1 компл. F 2 шт . K Шайба 2 шт . G 1 G K 2 4 F M5 х 12 3 K Регулировочная штанга I 1 шт . C J K B SТ4х9 M4 х 10 С А G M4 х 10 B Min 400 485~585 35~40 310 50 54 32 94 32 32 Код Малая корзина Шаблон для держателей фасада L 1 шт .
